WPS500X压力传感器标准套装(型号:PP939)



WPS500X tranducer

WPS500X汽车压力传感器

介绍

拥有无与伦比的分辨率和精度,WPS500X汽车压力传感器可用于快速分析许多汽车系统的压力。

  • 精确测量到500psi
  • 超快100µs响应时间
  • 放大功能强化分析能力
  • 内部可充电锂电池
  • 内置压力释放/放气阀
  • 自动归零
  • 高噪音抑制
  • 温度补偿

WPS500X具有超快100µs响应速度从满量程的0%至90%,并且灵敏度达到大约0.07psi (5 mbar)。这给你精确展示快速变化的信号,并且可跨越大压力范围。



测试示例

cylinder compress

汽缸压力波形

压力量程

三个压力量程 = 性能和多用途

WPS500X的三个压力量程可精确测量和分析许多汽车压力包括汽缸压缩、燃油压力、进气歧管真空和排气脉冲。

量程1
第一个量程用于高分辨率和高精度的高压测试例如打马达和运行汽缸压缩测试或燃油压力测试。这项测试不只是诊断汽缸压缩问题的最佳方法,也是你识别凸轮轴正时问题(例如正时皮带跳齿和伸长的正时链)的最佳手段 – 这项测试特别适用于多凸轮轴发动机,其每个凸轮轴上没有凸轮传感器。

量程2
第二个量程测量-15至50 psi ( 大约 -1 至 3.45 bar)范围。该量程特别适用于真空测试和燃油系统测试。当测试这些系统时,你会发现放大功能特别有用,能够用真空波形轻松分析气门工作状况,或者用燃油波形分析喷油嘴。

量程3
用第三个量程,你可测量-5至5psi (大约 -0.34 至 0.34 bar)的压力。该设置有足够的灵敏度,你可以分析小压力或脉冲例如排气脉冲。

exhust

排气脉冲波形(有故障的,4缸)

crankbox

曲轴箱通风压力波形

主要功能:
(1)汽缸压力波形测试——识别进/排气门开启关闭时刻诊断气门是否提前开启或卡滞、判断三元催化器是否堵塞、诊断点火提前角及配气机构正时等机械故障
(2)曲轴通风压力测试——诊断活塞环是否磨损
(3)进气真空波形、排气脉冲波形测试——判别各缸进气量是否一致,诊断失火、烧气门、积碳故障
(4)燃油压力波形测试——诊断各缸喷油嘴喷油量是否一致及油路系统其它部件的机械故障

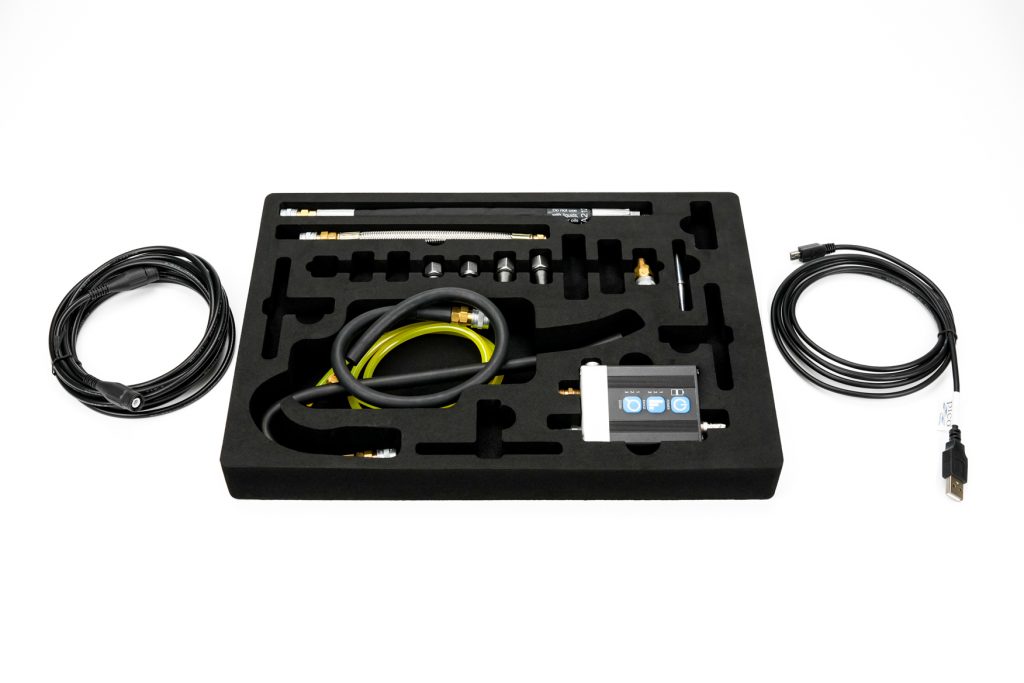

配置清单:

包含:

1)    WPS500X压力传感器

2)    工具箱

3)    USB线缆

4)    BNC至BNC线缆

5)    燃油测试管(装配大Schrader接头)(TA083)

6)    燃油测试管(装配小Schrader接头)(TA117)

7)    真空管(TA085)

8)    泄油管(TA086)

9)    尾气管(TA087)

10)  M10火花塞短接头(TA213)

11)  M12火花塞长接头(TA216)

12)  M14火花塞短接头(TA217)

13)  M14火花塞长接头(TA218)

14)  标准压缩管(TA212)

15)通用真空管适配器(TA129)

含税价:12800元/套;不含税价:11800元/套

淘宝购买



exhaust not open

故障的汽缸压力波形(排气门未打开)

intake

进气脉冲波形(判断各缸进气量是否一致)

PP939

应用案例文章

应用案例视频

WPS500X汽车压力传感器的附件

下面的附件补充你WPS500X的应用,有多种方法让你连接各种车辆。

图片 名称型号 价格
TA323_Diesel_plug_kit 柴油机预热塞适配器套装(型号:TA323)

需要单买。
含税价:5300元/套

不含税价:4900元/套

TA250-Sykes-kit Sykes–Pickavant适配器套装(型号:TA250)

此接头不包含在PP939套装里,需要单买。
含税价:1500元/套

不含税价:1380元/套

pp970ASt AST适配器套装(型号:PP970)

此接头不包含在PP939套装里,需要单买。
含税价:1500元/套

不含税价:1380元/套

 PP974-apart-2-web 燃油管压力转接头(中)(型号:PP974)

此接头不包含在PP939套装里,需要单买。
 含税价:400元/套

不含税价:360元/套

PP973-apart-2-web 燃油管压力转接头(小)(型号:PP973)

此接头不包含在PP939套装里,需要单买。
 含税价:400元/套

不含税价:360元/套

PP972-apart-2-web 真空转接头(型号:PP972)

此接头不包含在PP939套装里,需要单买。
 含税价:400元/套

不含税价:360元/套

TA214 deep reach 适配器M10深延伸(型号:TA214)

此接头不包含在PP939套装里,需要单买。
 含税价:450元/个

不含税价:415元/个

TA219 ford 适配器M16 福特Triton(型号:TA219)

此接头不包含在PP939套装里,需要单买。
 含税价:450元/个

不含税价:415元/个

TA220 old 适配器M18(型号:TA220)

此接头不包含在PP939套装里,需要单买。
 含税价:450元/个

不含税价:415元/个

TA166-air-hose-adaptor 大管子适配器(型号:TA166)

此接头不包含在PP939套装里,需要单买。
 含税价:270元/个

不含税价:250元/个
