30安电流钳(HKTA234)

TA234

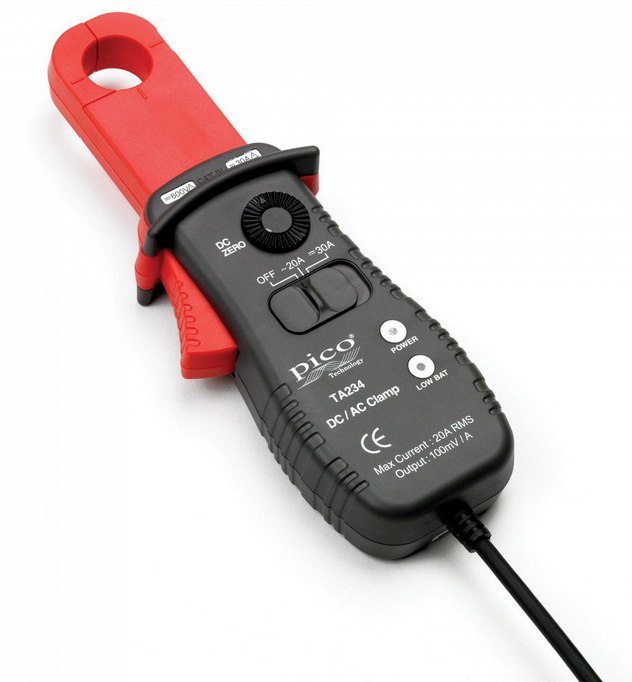

HKTA234探头是一个30A的电流钳,扩展的测量钳口可在狭窄的空间内进行测量。当测量直流电时,可用探头上的旋钮进行清零。这款电流钳适合与PicoScope示波器一起使用,并设有额外的屏蔽,来减少噪音干扰。

经典应用:

具有19mm大钳口的HKTA234小电流钳非常适合于寄生漏电电流的测量,不需要断开蓄电池的线缆。这个电流钳能够精确测量5mA到30A DC电流,抗干扰性能好,保证高分辨率,适用于非常小的电流测试,包括:

  • 寄生漏电电流
  • 汽油和柴油喷油嘴电流
  • 电磁阀测试
  • 节气门马达功能
  • EGR测试
  • 宽带型O2传感器测试(要与电流放大线圈匹配使用)
规格

电路数据

标称电流 30 A AC尖峰或DC
测量范围(s) 30 mA到30A DC(精确)5mA到30A DC(可用)
过载容量 500 A (60 s)
输出灵敏度 100 mV/A
精度 ±(2% of reading ± 2 mA)
分辨率 ± 1 mA DC (过滤后)
di/dt跟踪能力 >20A/μs
导体位置的灵敏度 ±1% 相对中心
温度系数 0.1×额定精度/°C (0°C到18°C,28°C到50°C)
频率范围 DC to 20 kHz (-0.5 dB)
电池类型 9 V碱性电池 PP3, MN 1604,6F22,6LR61
负载阻抗(最小) 1MΩ
*精度是指导体位于钳口中心

基本参数

最大导体尺寸 直径19mm
输出电缆和连接器 2m长BNC接头同轴电缆
工作温度 +5°C到+40°C
储存温度(不包括电池) -20°C到+70°C
湿度 0到80% RH
高度 0到2000m
重量 300g
尺寸(H×W×D) 200mm×72mm×38mm
污染等级 2
安全性 EN 61010-1:2010 EN 61010-2-032:2012 CAT IV 600V,CAT III 1000V
电磁兼容性 EN 61326-1;2006 EN 61326-2-2:2006
环境 RoHS及WEEE compliant
