PicoMaster（Pico大师）套装（型号：PQ039）

By | |
解码器告诉你ECU探测到的故障，但是它告诉你的是精准的故障点吗？只有利用PicoScope汽车示波器，你才能看到故障的全部影像，并进行真正的诊断！

PC版的PicoScope汽车示波器是你车间最重要的诊断工具。配合你的解码器使用，PicoScope帮你分析间歇故障、更换部件前检测部件确认是否需要更换、维修工作完成后确认故障是否排除、留住你的顾客增加销售和收入。

Pico Master（Pico大师）套装升级和延伸了高级套装，它将TA234电流钳、引线套装、刺线钩、保险丝延长线套装、CAN测试盒和捆绑线套装包含在内，装在一个新款的更大的坚固的工具箱里；还包含装在另一个工具箱里的一套WPS500X压力传感器高级套装。

新款的坚固的Master套装工具箱（PA136）还包括了镂空的海绵槽，用于放置你未来添置的NVH套装（分开销售）。

你只需配上一台电脑，就能拥有最强大的PicoMaster（Pico大师）诊断功能。
主要功能：

  • 起动电路和充电电路测试
  • 各种传感器和执行器测试
  • 点火系统测试(初级点火电压&电流、次级点火；包含COP独立点火测试)
  • CAN Bus和FlexRay信号测试
  • 蓄电池测试
  • 汽车暗电流测试
  • 气缸相对压缩与绝对压缩压力测试
  • 汽缸压力波形测试，诊断进排气门开关时刻或卡滞、点火提前角等机械故障
  • 曲轴通风压力测试，诊断活塞环漏气
  • 进气真空波形、排气背压波形测试，诊断失火、烧气门、积碳、三元催化器堵塞等故障
  • 燃油压力波形测试
  • 快速从保险丝盒读取电路电流（覆盖ATC、ATM和JCase式保险丝）
  • 配备CAN测试盒，让您轻松从OBDⅡ诊断接口处诊断电路故障
  • 配备各种端子尺寸的引线，不需破线快速拾取电压电流信号
  • 软件带有连接探测功能，以确保连接可靠
  • 内置详细技术资料库（波形，测试指导，……）
PQ039

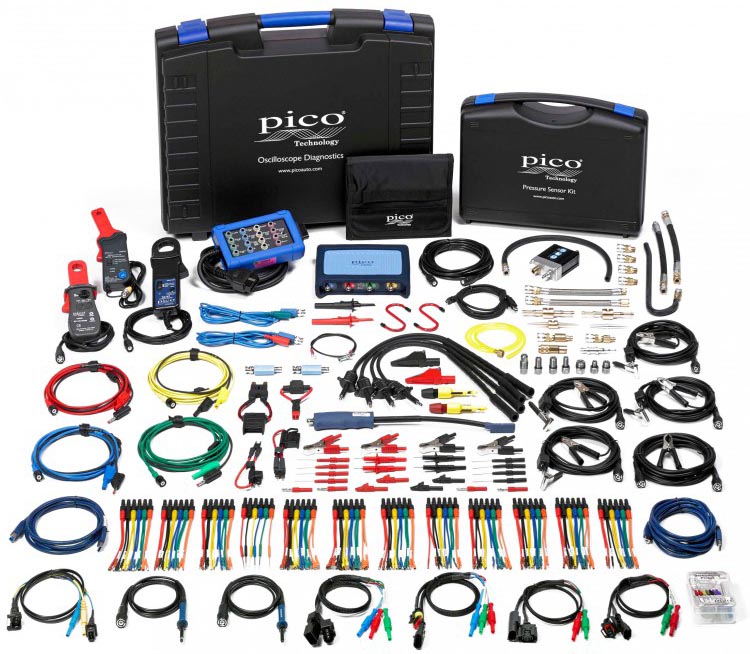

PicoMaster（Pico大师）套装配置清单:

1）1个PicoScope 4425示波器模块

2）1个20A/60A 电流钳（TA018）

3）1个30A电流钳（TA234）

4）1个200A/2000A电流钳（TA167）

5）1根BNC至4mm测试线（蓝色）(TA125)

6）1根BNC至4mm测试线（红色）(TA126)

7）1根BNC至4mm测试线（绿色）(TA127)

8）1根BNC至4mm测试线（黄色）(TA128)

9）1根2针脚插头引线（TA012）

10）1套6路引线套装（新款）（PQ070）

11）4根次级点火拾取线（MI074）

12）1套保险丝延长线(PP408)

13）1个JCASE保险丝延长线（TA168）

14）1个Maxi保险丝延长线（TA206）

15）1套COP火花塞延长线（PP400）

16）1个COP探头（TA204）

17）1根BNC至BNC测试线（TA033）

18）2个100MHz示波器探头（ta375）

19）2个10:1衰减器（TA197）

20）4根柔性刺针（红）（TA162）

21）4根柔性刺针（黑）（TA161）

22）1盒刺针组（TA008）

23）2根万用表探头（黑）（TA001）

24）2根万用表探头（红）（TA002）

25）2个小鳄鱼夹（黑）（TA003）

26）2个小鳄鱼夹（红）（TA004）

27）1个大鳄鱼夹（黑）（TA005）

28）1个大鳄鱼夹（红）（TA006）

29）1套刺线钩（TA007）

30）4个4mm接头公母转换适配器（红）（TA017）

31）2个蓄电池夹子（红）（TA157）

32）2个蓄电池夹子（黑）（TA158）

33）2个S形钩

34）1根1.8米USB 3.0线（TA155）

35）1根4.5米USB2.0线（MI121）

36）1套WPS500X压力传感器高级套装（PQ038）

37）1套CAN测试盒（PP619）

38）1个弹簧挂钩（TA089）

39）1个弹簧挂钩（TA090）

40）1根2针脚ACS连接器引线（TA190）

41）1根3针脚Kostal连接器引线（TA191）

42）1根2针脚Kostal连接器引线（TA194）

43）1根3针脚ACS连接器引线（TA267）

44）1根超声波泊车传感器探头（TA329）

45）1根无钥匙进入系统激活信号探头（TA330）

46）软件光盘

47）手提工具箱（PA136）


53000元/套，(含13%增值税)

[cryout-button-color url="https://item.taobao.com/item.htm?spm=686.1000925.0.0.TS53ek&id=540289374381" color="#47AFFF"]淘宝购买[/cryout-button-color]
技术参数

  • 四通道
  • 12位垂直分辨率
  • 400MS/s实时采样速率；
  • 20MHz频率带宽
  • 250M存储器
  • ±200V最大输入电压；
  • 3.0 线缆供电与通讯
  • 防过载和防短路保护；
  • 示波仪精度：1%
  • 压力传感器精确测量500psi，100µs响应时间
  • 浮地测量技术
