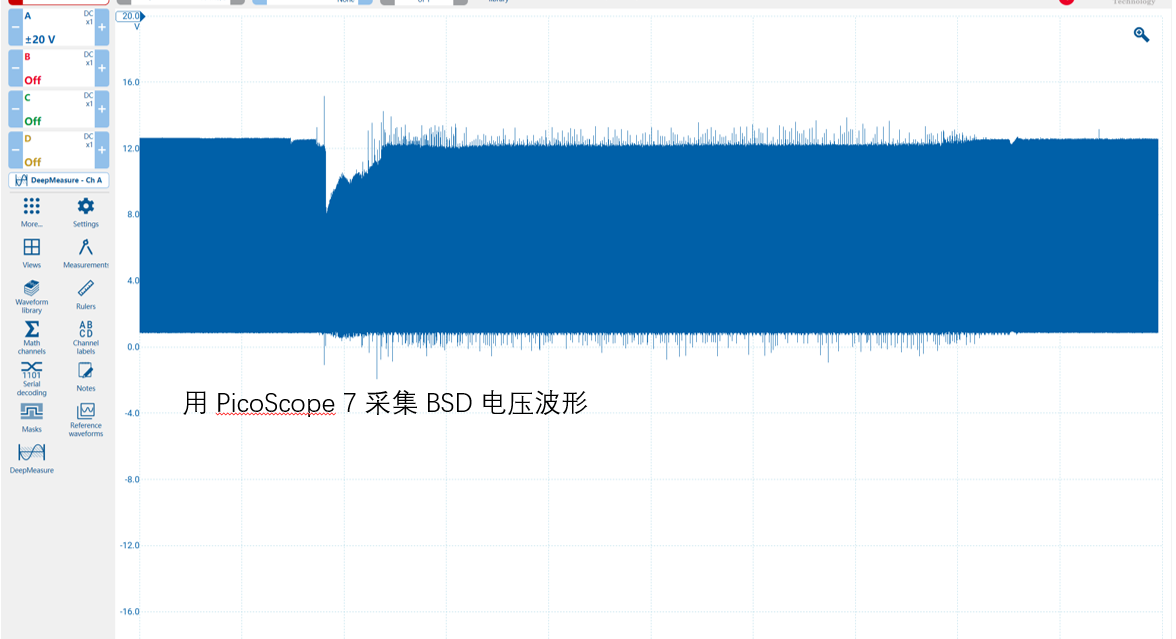

使用 PicoScope 7，以单通道采集 BSD 总线电压信号。测试点可以选择任意 BSD 节点位置，也可以在控制模块（DME/DDE）一侧进行采集。时基设为 1 s/div，量程设为 ±20 V，采满一整页数据（约 10 s）。若为偶发性故障，请保留故障出现时所在的缓存页。

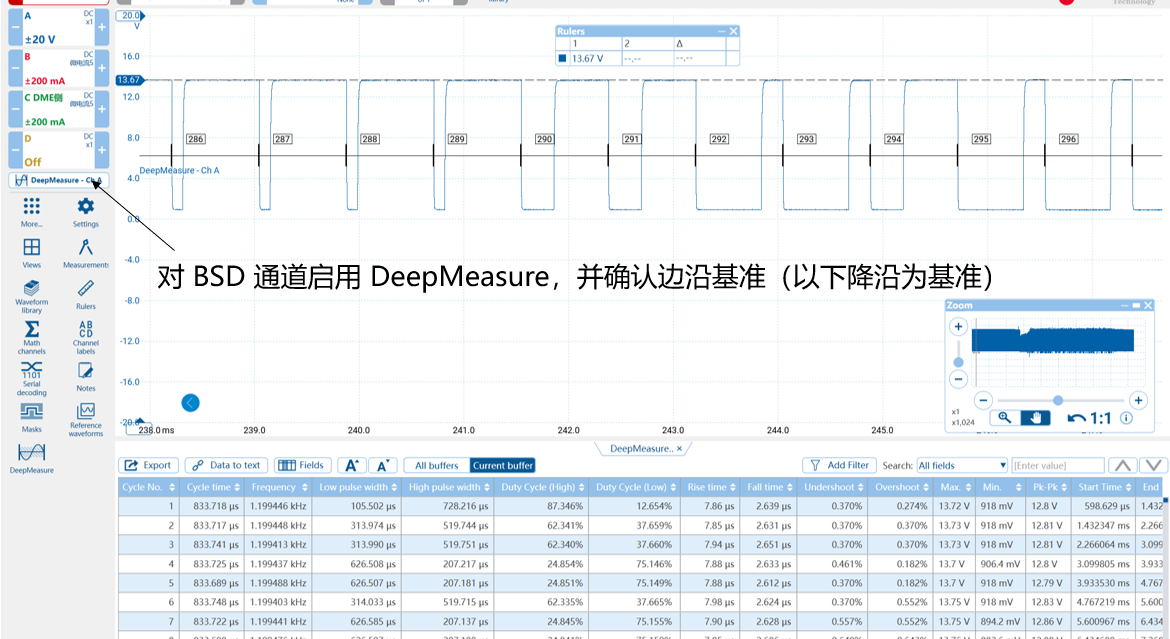

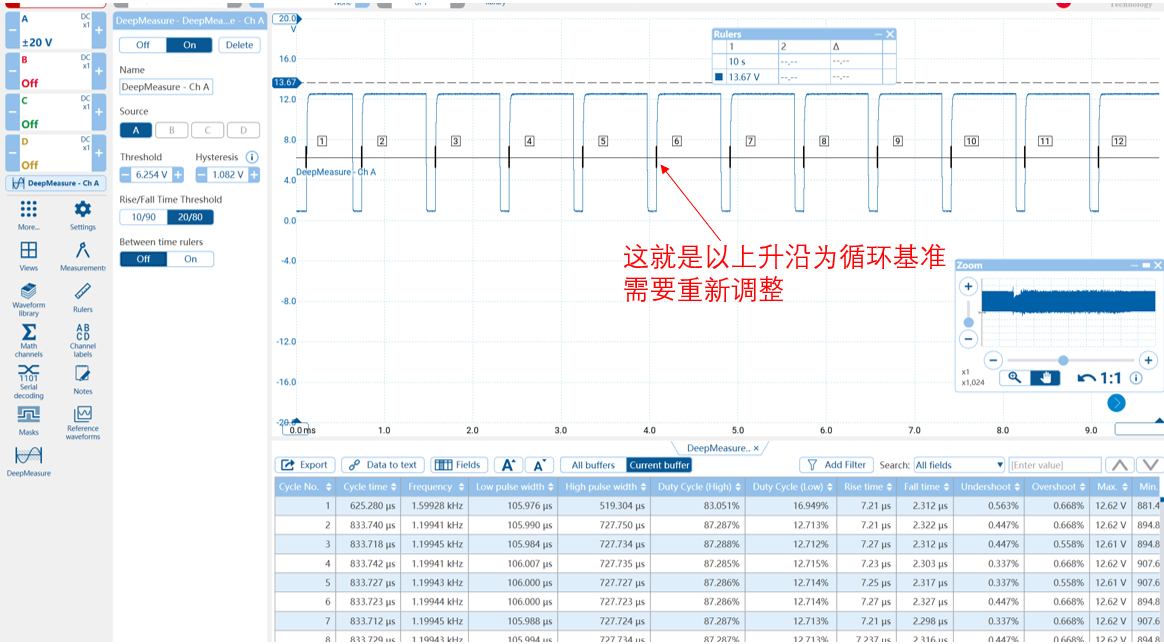

在 BSD 所在通道上启用 DeepMeasure，PicoScope 会开始逐周期测量。启用后先放大波形，确认软件当前按哪个边沿建立周期基准——BSD 译码依赖下降沿作为起始点。若 DeepMeasure 当前按上升沿计算周期，译码后的帧结构会出现偏差。

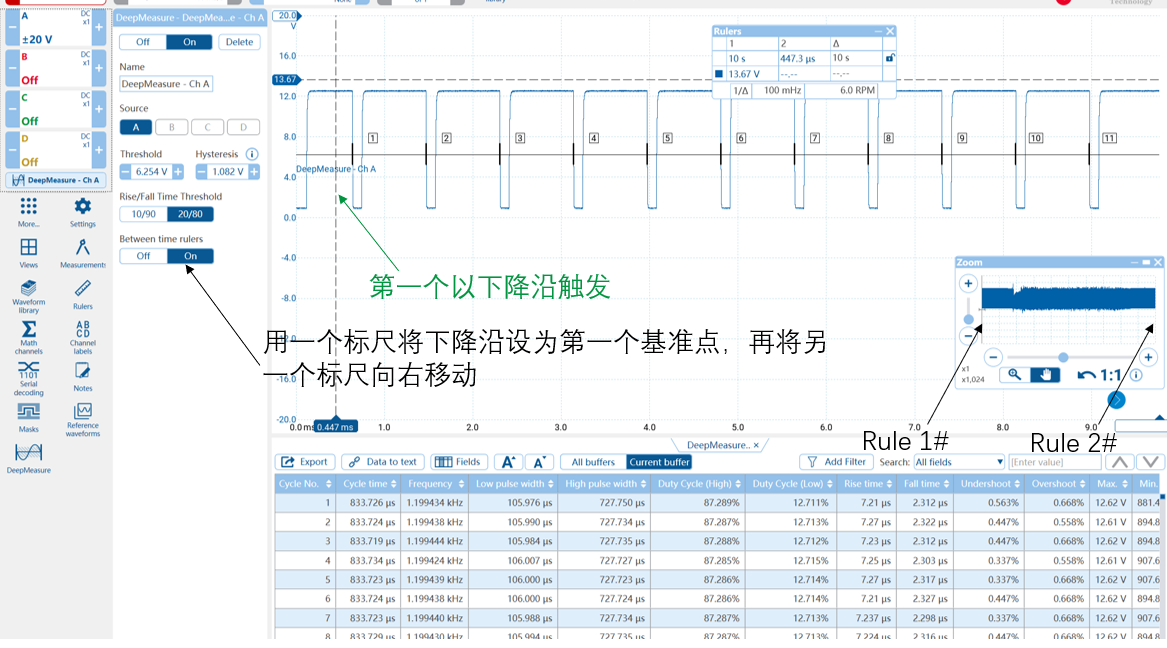

如需纠正，请开启「标尺间（Between time rulers）」功能，用一个标尺将下降沿设为第一个基准点，再将另一个标尺向右移动定义测量窗口。标尺放置正确后，DeepMeasure 会从下降沿重新计算所有周期。

确认周期测量已按下降沿正确对齐后，将 DeepMeasure 的测量结果导出为 CSV 文件，此文件即为 BSD 译码程序的输入文件。

打开 BSD 译码小程序，上传刚才导出的 CSV 文件，下载译码结果文件即可。译码程序会自动解析 BSD 数据包，生成结构化的输出文件。
