8通道汽车示波器-PicoScope 4823

8通道汽车示波器

  • 8个通道
  • 12位分辨率
  • 20MHz带宽
  • 256MS缓存
  • 80MS/s采样率
  • 最大电压输入达 ±50 V
  • 完全支持PicoScope汽车软件和波形库
  • 所有的过滤和触发
  • SuperSpeed USB3.0
PicoScope 4823规格参数表

2、4还是8通道的PicoScope?

2和4通道的PicoScope 4225和4425是我们推荐大部分维修车间使用的产品。浮地设计、连接探测、200V输入,让它们非常耐用和易用。

对于做培训、车辆设计和更复杂诊断的有经验的示波器用户,8通道的PicoScope 4823可能是个合适的选择。没有每个通道都需要接地的浮地设计,PicoScope 4823配置的是由自复位保险丝保护的共地输入。这意味着你不需要每个通道都接地,要连接这么多个通道这确实是节省了不少时间。共地设计限制了4823的电压输入范围最大到50V(保护电压到100V),因此当测试感应式部件(如喷油嘴和初级点火)的电压信号需要连接衰减器。

为什么你要买PicoScope 4823?

与任何其它测量系统相比,使用和信任 PicoScope 的授权和独立维修人员更多,因为让维修人员有能力、有信心,并支持他们快速找出大多数车辆的故障并进行修复。您买了PicoScope,您将从投资了25年的世界上最优质的诊断示波器上获益,物超所值。

PicoScope 4823 是面向车辆和设备技术人员的优质 8 通道诊断示波器,不仅可规避同类产品面临的各种问题和限制,还具有无与伦比的性能。当您使用 PicoScope 诊断示波器时,Pico 社区和资源可随时为您提供服务。

8通道套装的选择?

如果你已经有了汽车示波器套装,并且想让你的套装具备8通道的能力,你可以只购买一个4823主机。

你也可以自由选择附件配置你自己的套装,也可以选择我们已经为你组合好的专业套装。

无论你的应用和要求是什么,我们有一系列的附件和软件,让你强大到可以解决任何问题,包括电路的、压力的、液压的、时间相关的、通讯的、噪音和振动的等等。

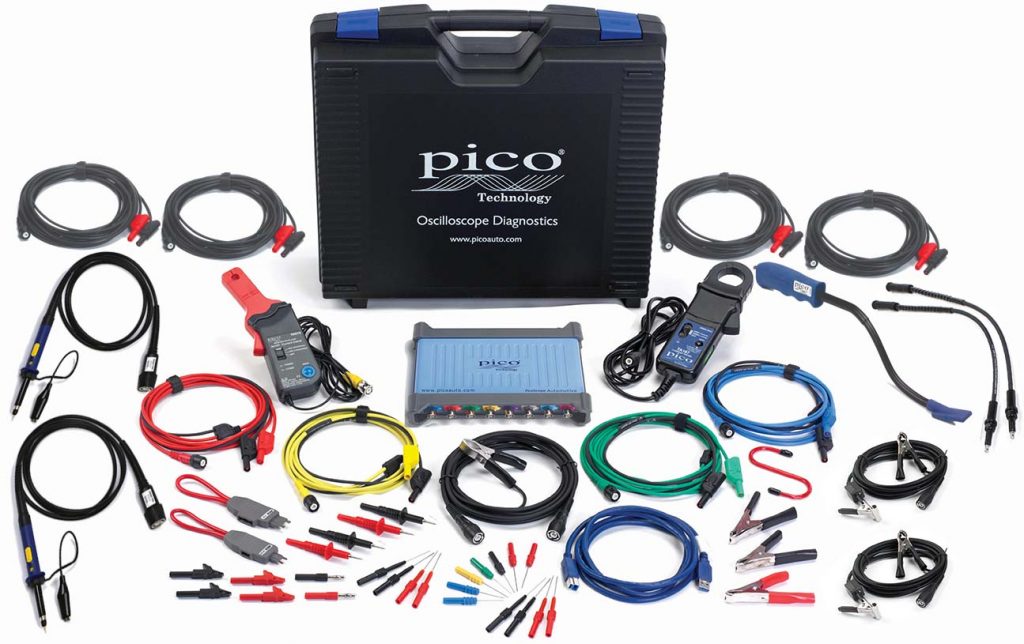

8通道标准套装(型号:EP016)包含:

  • 1个PicoScope 4823示波器模块(EP028)
  • 1个20A/60A 电流钳(HKTA018)
  • 1个200A/2000A电流钳(HKTA167)
  • 1根BNC至4mm测试线(蓝色)(HKTA125)
  • 1根BNC至4mm测试线(红色)(HKTA126)
  • 1根BNC至4mm测试线(绿色)(HKTA127)
  • 1根BNC至4mm测试线(黄色)(HKTA128)
  • 4根BNC至4mm测试线(黑色)
  • 1套保险丝延长线(PP408)
  • 2根次级点火拾取线
  • 1个COP探头(HKTA204)
  • 1根BNC至BNC测试线(HKTA033)
  • 2根COP点火延长线(HKTA037)
  • 8根柔性刺针(红)(HKTA162)
  • 4根柔性刺针(黑)(HKTA161)
  • 1盒刺针组(HKTA008)
  • 2根万用表探头(黑)(HKTA001)
  • 2根万用表探头(红)(HKTA002)
  • 4个小鳄鱼夹(黑)(HKTA003)
  • 4个小鳄鱼夹(红)(HKTA004)

37800元/套(含13%增值税发票)

  • 2个4mm接头公母转换适配器(黑)(HKTA016)
  • 8个4mm接头公母转换适配器(红)(HKTA017)
  • 2个蓄电池夹子(红)(HKTA157)
  • 2个蓄电池夹子(黑)(HKTA158)
  • 2个100MHz示波器探头(HKTA375)
  • 1个S形钩
  • 1根USB 3.0线
  • 1个软件U盘
  • 手提工具箱

8通道专业套装(型号EP037)包含:

1) 1个PicoScope 4823示波器模块(EP028)
2) 1个20A/60A 电流钳(HKTA018)
3) 1个200A/2000A电流钳(HKTA167)
4) 1个30A电流钳
5) 1根BNC至4mm测试线(蓝色)(HKTA125)
6) 1根BNC至4mm测试线(红色)(HKTA126)
7) 1根BNC至4mm测试线(绿色)(HKTA127)
8) 1根BNC至4mm测试线(黄色)(HKTA128)
9) 4根BNC至4mm测试线(黑色)
10) 1套6路引线套装(新款)(PQ070)
11) 8根次级点火拾取线
12) 1套保险丝延长线(PP408)
13) 1个Maxi保险丝延长线(HKTA206)
14) 1个Jcase 保险丝延长线(HKTA168)
15) 1套COP火花塞延长线(PP400)
16) 1个COP探头(HKTA204)
17) 1根BNC至BNC测试线(HKTA033)
18) 2个100MHz示波器探头(HKTA375)
19) 4个10:1衰减器(HKTA197)
20) 8根柔性刺针(红)(HKTA162)
21) 8根柔性刺针(黑)(HKTA161)
22) 1盒刺针组(HKTA008)
23) 2根万用表探头(黑)(HKTA001)
24) 2根万用表探头(红)(HKTA002)
25) 2个小鳄鱼夹(黑)(HKTA003)
26) 2个小鳄鱼夹(红)(HKTA004)

55350元/套(含13%增值税发票)

27) 2个大鳄鱼夹(黑)(HKTA005)
28) 2个大鳄鱼夹(红)(HKTA006)
29) 8个4mm接头公母转换适配器(红)(HKTA017)
30) 2个蓄电池夹子(红)(HKTA157)
31) 4个蓄电池夹子(黑)(HKTA158)
32) 2个S形钩
33) 1根USB 3.0线(HKTA155)
34) 1根USB 2.0线4.5米(MI121)
35) 1根超声波泊车传感器探头(HKTA329)
36) 1根无钥匙进入系统激活信号探头(HKTA330)
37) 1个软件U盘
38) 手提工具箱

8通道示波器模块(EP028)

26100元/台(含13%增值税发票)

共地 vs 浮地

2和4通道汽车示波器的特点是输入通道是浮地的——这是一个独特的技术,保证了安全和低噪声测试,甚至在任何输入端都不接地的情况下。 相反,4823是共地的,即其中一个通道接了地,其它通道都接地了。 4823与电脑连接的USB接口的地跟BNC接头外围的地相连接。以便最大限度减小对其它连接到电脑上的解码器和其它设备的风险,4823输入端内置有特殊的(自复位)保护保险丝,在接地被错误连接的情况上限制任何不期待的电流。

任意波形和信号发生器

PicoScope 4823内置有一个低电压的信号发生器(正弦、方波、三角波、DC水平和其它)和任何波形发生器。它的输出电压范围是±2V,所以对于车间很多应用还需要一个外部的放大器。

除了设置水平、偏移和频率的基本控件,更高级的控件还允许您扫描一系列频率。

14位80MS/s的任何波形发生器(AWG)可以用来模拟低电压信号。内置的AWG编辑器可以创建和编辑AWG波形,也可以从示波器波形上导入,或从电子表格上加载。
