双通道波形-喷油嘴电压vs喷油嘴电流

这个测试的目的是评估多点喷油嘴的控制信号波形以及机械工作状况。

观看多点喷油嘴电压vs 电流(汽油机)测试视频。

如何进行测试

●连接一条BNC测试线到示波器A通道,连接一个后背刺针到测试线彩色接头(正极)上。再用刺针背刺喷油嘴的切换/通断接地线,负极搭铁。
●连接小电流钳(0至60安培)到示波器B通道,将电流钳钳口夹在喷油嘴的电源线上。
●确定电流钳已开启,并选择了20A量程。在连接电流钳到被测电路之前,按下“归零”(zero)按钮。
●因为没有规定哪条线是电源线,所以有必要观察两条线的波形,然后选定正确的一条。
●如果通断接地线和电源线难以接触到,可以拔开喷油嘴的插头,使用TA012 2针脚引线6-路通用引线,再将测试线和电流钳连接到引线上。
●最小化此帮助页面,您会看到PicoScope软件界面加载了一个示例波形,而且预设好了软件以便您采集波形。
●点击“开始”,开始观察实时数据。
●起动发动机。
●采集到波形后,“停止”示波器运行。
●关闭发动机
●使用波形缓冲区放大以及测量等工具来观察和分析波形。

请注意:
电流钳需要面对正确的方向,钳口上有一个箭头,错误的连接会导致反向的波形图。

示例波形

波形注意点

这个波形有以下特征:

●刚开始时接地端信号电压为电池电压,大约14到15V,此时喷油嘴处于关闭状态。
●发动机控制模块(ECM)控制接地回路连接到电池负极,电压降至0V,电流开始涌入且针阀开始抬升,喷油动作开始。
●电流波形被分成两个易于区分的区域。波形的第一部分负责增加电磁力来抬升针阀,在这个例子里花费时间大约1.5ms。
●两个区域交界处的转折点标志着此时喷油嘴阀门已经完全打开。
●在喷油动作开始后大约3到4 ms,电流达到峰值,并且在接下来的喷油过程中保持恒定。
●从电压和电流波形都可以看出,喷油持续时间约为4.25 ms。
●在4.25 ms这一时刻接地回路被断开,电流迅速消失,而喷油嘴内产生一个峰值大约为85 V的感应电压,喷油嘴阀门关闭。
●直到下一次喷油嘴再次开启前,喷油嘴电压保持为电池正极的电压值。

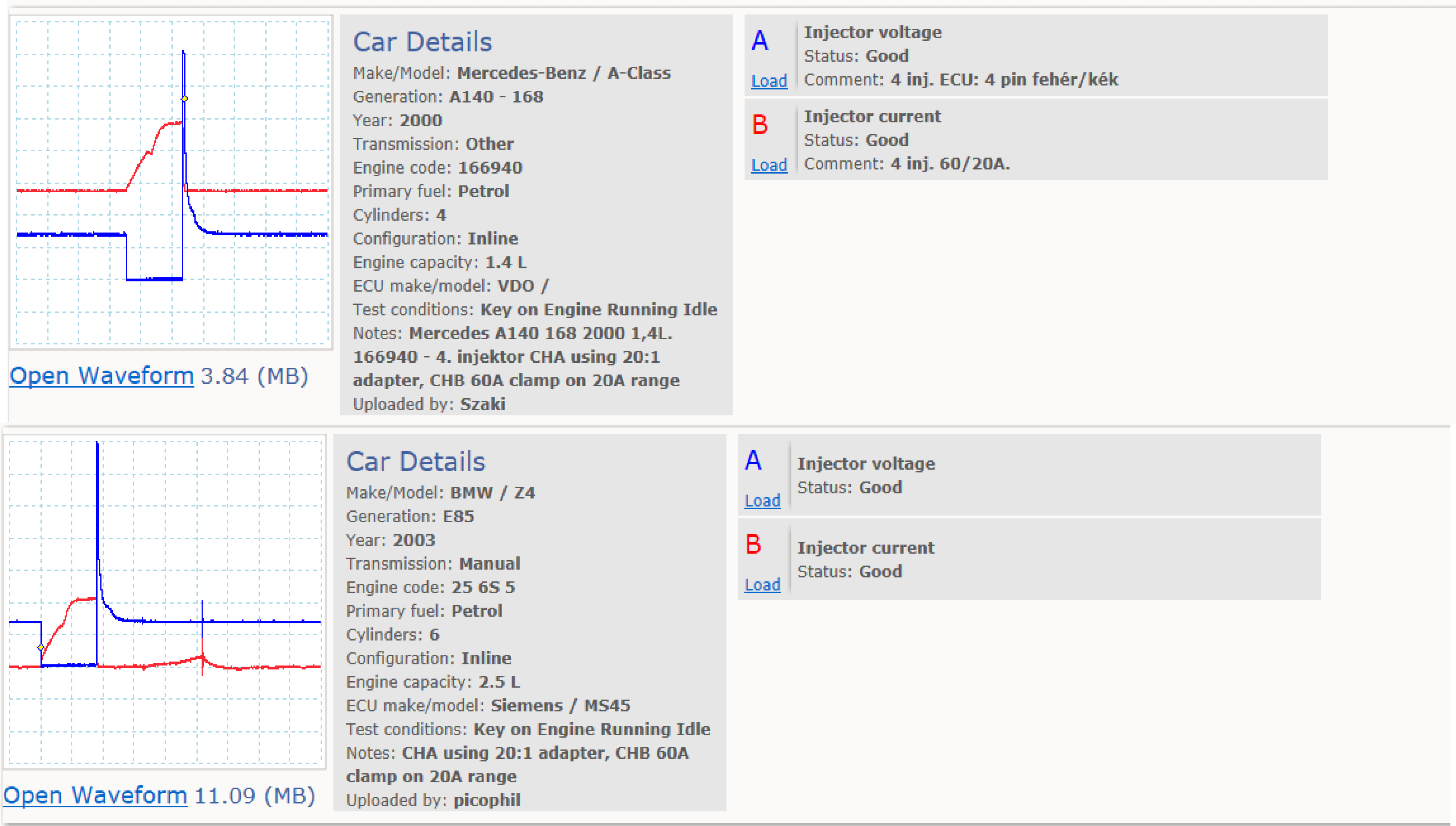

波形库

波形库添加通道的下拉菜单中选择lnjector voltageInjector current

更多信息

喷油嘴是一个使用12伏电源的机电设备,电源来自燃油喷射继电器或电子控制模块(ECM) 。

这两种情况的电源电压只有在发动机起动时或运行中才会存在,因为这电压供应都是由转速继电器控制的。

喷油嘴是由共轨燃油管供油的。喷油嘴保持开启的时间长度取决于发动机管理ECM读取的各种发动机传感器输入信号。这些输入信号包括:

●冷却液温度传感器的电阻。
●空气流量计的输出电压(如有配备)。
●空气温度传感器的电阻。
●进气歧管绝对压力(MAP)传感器信号(如有配备)。
●节气门开关/电位计的位置信号。

保持开启时间或”喷油嘴持续时间”会变动以补偿冷机起动和暖机阶段,例如当发动机暖机到工作温度,喷油嘴开启时间由长变短。保持开启时间会在加速下增加和在轻负载条件下会缩短。

取决于所遇到的具体系统,喷油嘴每个周期可以喷射一次或两次。同时喷射型的喷油嘴的线缆并联在一起,且在同—时间—起喷射。

顺序喷射型,和同时喷射型一样,有一条共同的电源线连接到每个喷油嘴上,但是与同时喷射型不同的是每个喷油嘴的接地回路都是分开的。在相位传感器的协助下,独立喷射允许系统在进气门打开时喷射燃油,且进气有助于雾化燃油。

在”V”型发动机上,喷油嘴以”岸”为组喷油也很普遍。燃油会轮流地被供应给每一“岸”。以捷豹V12为例,喷油嘴以3个为一组(共4组)轮流地喷射。

因为喷油嘴喷油频率的关系,顺序喷射型喷油嘴的喷油持续时间或开启时间,应该是同时型喷油嘴的两倍。当然这也取决于喷油嘴的流量。

喷油嘴由电磁阀组成,它通过弹簧保持在关闭的位置上,直到ECM接通它的接地回路才打开。当磁场将针阀抬离针座时,燃油喷射给发动机。针阀抬升的总行程约为0.15mm(6 thou),反应时间约为1ms。

在示例波形图上清晰地看到电流波形被分成两个易于区分的区域。电流波形的第一部分负责增加电磁力来抬升针阀。在这个例子里,这个时间花费大约1.5ms。在这点上可以看到,电流先下降,然后由于针阀保持打开而再次上升。考虑到这一点,可以看到喷油嘴保持打开的时间与测量到的时间是不—样的。也不可能计算出喷油嘴弹簧完全关闭喷油嘴切断燃油供给所耗的时间。

此测试非常适用于识别电磁阀反应时间慢到不可接受的喷油嘴。这样的喷油嘴不能提供所需求的喷油量,且有问题的汽缸会在稀混合气下运行。

不同的车峰值电压数值会有所不同。如果您看到的峰值约为35伏,这是因为ECM里面使用了一个齐纳二极管来稳定电压。确保峰值电压顶部是方形的,这说明齐纳二极管丢掉了峰值多余的电压。如果它不是方形的,说明峰值电压不够强,达不到齐纳二极管稳定的电压值,意味着问题是喷油嘴线圈能量弱。如果电脑里面没有使用齐纳二极管,好的喷油嘴峰值电压是60伏或更多。

多点喷射可以是顺序型的,也可以是同时型的。同时型系统所有四个喷油嘴同时喷油,每个周期(720°’曲轴旋转)每个汽缸获得两次喷油。顺序型系统每个周期只获得一次喷油,喷油时间与进气门打开时间一致。

取决于所遇到的具体系统,喷油嘴每个周期可以喷射一次或两次。同时喷射型的喷油嘴的线缆并联在一起,且在同一时间一起喷射。顺序喷射型,和同时喷射型一样,有一条共同的电源线连接到每个喷油嘴上,但是与同时喷射型不同的是每个喷油嘴的接地回路都是分开的。在相位传感器的协助下,独立喷射允许系统在进气门打开时喷射燃油,且进气有助于雾化燃油。

我们可能还需要单独检查多点喷油嘴电压和电流波形,请阅读以下引导测试主题:

多点喷油嘴-多点(电压)
多点喷油嘴-多点(电流)

诊断故障代码

相关故障代码
P0200 P0201 P0202 P0203 P0204

P0205
P0206
P0207
P0208
P0209
P0210
P0211
P0212
P0213
P0214
P0216
P0261
P0262
P0263
P0264
P0265
P0266
P0267
P0268
P0269
P0270
P0271
P0272
P0273
P0274
P0275
P0276
P0277
P0278
P0279
P0280
P0281
P0282
P0283
P0284
P0285
P0286
P0287
P0288
P0289
P0290
P0291
P0292
P0293
P0294
P0295
P0296

免责声明
此帮助主题如有更改,不另行通知。所包含的信息经过仔细检查并认为是正确的。此信息是我们研究和检测的一个例子,并不是固定的程序。对于不正确之处,Pico Technology不负任何责任。每个车辆都会不一样,且要求唯一的测试设置。
