WPS500X压力传感器

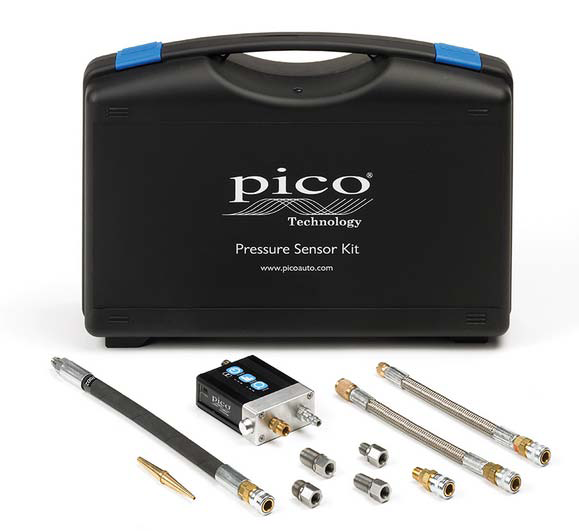

WPS500X汽车压力传感器

介绍

拥有超高分辨率和精度,WPS500X汽车压力传感器可用于快速分析许多汽车系统的压力。

  • 精确测量到500psi
  • 超快100µs响应时间
  • 放大功能强化分析能力
  • 内部可充电锂电池
  • 内置压力释放/放气阀
  • 自动归零
  • 高噪音抑制
  • 温度补偿

汽缸压力波形

WPS500X具有超快100µs响应速度从满量程的0%至90%,并且灵敏度达到大约0.07psi (5 mbar)。这给你精确展示快速变化的信号,并且可跨越大压力范围。

压力量程

三个压力量程 = 性能和多用途

WPS500X的三个压力量程可精确测量和分析许多汽车压力包括汽缸压缩、燃油压力、进气歧管真空和排气脉冲。

量程1
第一个量程-15至500 psi(大约-1至34.5 bar),用于高分辨率和高精度的高压测试例如打马达和运行汽缸压缩测试或燃油压力测试。这项测试不只是诊断汽缸压缩问题的最佳方法,也是你识别凸轮轴正时问题(例如正时皮带跳齿和伸长的正时链)的最佳手段 – 这项测试特别适用于多凸轮轴发动机,其每个凸轮轴上没有凸轮传感器。

量程2
第二个量程测量-15至50 psi ( 大约 -1 至 3.45 bar)范围。该量程特别适用于真空测试和燃油系统测试。当测试这些系统时,你会发现放大功能特别有用,能够用真空波形轻松分析气门工作状况,或者用燃油波形分析喷油嘴。

量程3
用第三个量程,你可测量-5至5psi (大约 -0.34 至 0.34 bar)的压力。该设置有足够的灵敏度,你可以分析小压力或脉冲例如排气脉冲。

排气脉冲波形(有故障的,4缸发动机)

故障的汽缸压力波形(排气门未打开)

三元催化器堵塞(排气冲程压力过大)

曲轴箱通风压力波形

主要功能:
(1)汽缸压力波形测试——识别进/排气门开启关闭时刻诊断气门是否提前开启或卡滞、判断三元催化器是否堵塞、诊断点火提前角及配气机构正时等机械故障
(2)曲轴通风压力测试——诊断活塞环是否磨损
(3)进气真空波形、排气脉冲波形测试——判别各缸进气量是否一致,诊断失火、烧气门、积碳故障
(4)燃油压力波形测试——诊断各缸喷油嘴喷油量是否一致及油路系统其它部件的机械故障

产品型号:

经典应用:
