PicoDiagnostics噪音振动(NVH)套装

vw-golf-nvh

噪音、振动、异响

对现在的技术人员来说,Pico科技开发的PicoDiagnostics®NVH 套装为许多NVH问题提供了低成本、高效率的解决方案。它以下面方式提供实时诊断:一个柱状图,一个频率图表,一个3D频率图表,一个RPM或车速视窗。它可以在路试前启动记录,回来后再回放记录进行分析,以确保驾驶员将注意力放在路上。用它保存记录非常简单,像我们其它汽车软件一样,您可以轻松地将文件保存到您的电脑硬盘里。

PicoDiagnostics® NVH套装与PicoScope 4000系列汽车示波器一起使用,适用于各种构造的汽车(直列、V型;手动、自动),以满足你的需求(不包括J2534扫描工具或VCI)。因为软件升级终生免费,没有额外支出,确保您可以在这投资中受益。如果您已经拥有了PicoScope 4000系列汽车示波器,你已经拥有了这套设备的一半了。

NVH_Scope

经典应用:

顾客对噪音/振动的埋怨是最主观的,这对现在的技师在开展诊断和矫正之前是一种挑战。将NVH套装连接到车辆上,技师可以带上顾客一起对车辆进行路试,捕捉所有振动和噪音幅值。采集到这些有用的数据后,您就可以分析、与之前的数据作对比,或者与相同车型的数据作对比。通常,顾客察觉到的“问题”振动实际上是车辆自身特性。现在,您可以获得客观的数据,并与相同车型上采集的数据作对比,消除顾客的疑虑并告诉他一切正常。另外,通过对比数据,可能会突出车辆的问题;有了测量数据的支持,技师可以自信地开展修复工作。下面是NVH套装帮您省时省钱的部分经典应用:
  • 某一速度下乘客舱内振动
  • 整个转速范围内的发动机振动
  • 离合器颤抖/振动
  • 变速器和轴承噪音(呜呜响)
  • 辅助驱动噪音
  • 刹车颤抖
  • 方向盘振动
  • ………………..
NVH_Car

NVH问题

所有NVH问题的根源是振动。一方面这些是不想要或意料之外的振动,另一方面它们是一直存在的(比如发动机燃烧),但无论如何它们不应该传输到驾驶员或乘客上。 声音其实是通过空气(或其它媒介)传输的振动,当它到达人的耳朵后被“听到”。尽管理想的听觉范围是20 Hz到20 kHz,但大多数人最多能听到100 Hz 到 15 kHz。振动通常是“感觉”到的,频率低于200 Hz。20 Hz到200 Hz的频率范围,振动可以被感觉到和听到。 为了有效地处理这些频率范围,PicoDiagnostics NVH 套装包含了麦克风(针对声音)和加速度计(针对振动)。 传统上,NVH问题是很难解决的。对于NVH的埋怨是主观的,因为不同人对NVH的接受度和感觉是不一样的。技师要有效地解决这种问题,他们需要正确的工具和流程,客观、可重复、简易地诊断对NVH的埋怨。PicoDiagnostic NVH套装就是这样的工具,并能给顾客生成报告,显示他们的埋怨已得到完善处理。

设置向导和NVH帮助

Pico的NVH系统有一系列的向导,指引您完成必需的设备连接和车辆信息输入,然后生成易懂的测试结果。 该测试系统检测振动(和声音),包括频率变化的(车轮、发动机、传动轴等)和频率固定的(如电子冷却风扇)振动。测试结果以易懂的报告形式显示,并能用适合您的视图来显示。 完整的帮助文件解释原因和解决方案,软件提供的功能让您以逻辑方法来轻松诊断问题,最终揭示问题的根源。同样的功能,还可以让您向顾客展示测试结果,以验证您的修复或修理的成效。

套装内容

尽管我们的NVH套装有不同的配置,但它们只在配备的传感器(麦克风或加速度计)数量上有区别。使用时都是用BNC线缆连接接口盒到Pico汽车示波器上;用USB线连接您的Pico汽车示波器到一台运行PicoDiagnostics软件的电脑上。单独的J2534扫描工具(HKTA512)或VCI(自行购买)用来提供RPM数据,或者通过电子信号来获得RPM。

备注:

要解锁后的示波器才能使用NVH软件。一套NVH套装只提供一个密钥,只能解锁一台示波器。如要额外解锁其它示波器,则需购买对应的密钥或新增NVH套装。

NVH起步诊断套装(型号:EP038)

包含:

  • 1个HKTA143 MEMS 3轴(XYZ)加速度计
  • 1个NVH接口盒
  • 1个HKTA096固定磁铁
  • 1个麦克风
  • 1条HKTA145传感器延长线缆
  • 1条BNC至BNC线缆,0.5m 蓝
  • 1条BNC至BNC线缆,0.5m 红
  • 1条BNC至BNC线缆,0.5m 绿
  • 手提箱

 订货号: EP038    备注:此套装包含工具箱

EP038(工具箱)含税价:6780元

EP092(泡棉装)含税价:6780元

订货号:EP092   备注:此套装为泡棉包装

NVH标准诊断套装(型号:EP039)

包含:

  •       2个HKTA143 MEMS 3轴(XYZ)加速度计
  •       2个NVH接口盒
  •       2个HKTA096固定磁铁
  •       2个麦克风
  •       2条HKTA145传感器延长线缆
  •       1条BNC至BNC线缆,0.5m 蓝
  •       1条BNC至BNC线缆,0.5m 红
  •       1条BNC至BNC线缆,0.5m 绿
  •       1条BNC至BNC线缆,0.5m 黄

 订货号: EP039    备注:此套装包含工具箱

EP039(工具箱)含税价:12700元

EP093(泡棉装)含税价:12700元

订货号:EP093   备注:此套装为泡棉包装

NVH高级诊断套装(型号:EP040)

包含:

  • 4个HKTA143 MEMS 3轴(XYZ)加速度计
  • 4个NVH接口盒
  • 4个HKTA096固定磁铁
  • 4条HKTA145传感器延长线缆
  • 4个麦克风
  • 1条BNC至BNC线缆,0.5m 蓝
  • 1条BNC至BNC线缆,0.5m 红
  • 1条BNC至BNC线缆,0.5m 绿
  • 1条BNC至BNC线缆,0.5m 黄

 订货号:EP040   备注:此套装包含工具箱

EP040(工具箱)含税价:24800元

EP094(泡棉装)含税价:24800元

 订货号:EP094   备注:此套装为泡棉包装

Pico NVH起步诊断套装(包含Pico4425A)(型号:EP041)

包含:

  • 1个PicoScope4425A示波器模块
  • 1条USB 3.0线
  • 1个HKTA143 MEMS 3轴(XYZ)加速度计
  • 1个NVH接口盒
  • 1个HKTA096固定磁铁
  • 1个麦克风
  • 1条HKTA145传感器延长线缆
  • 1条BNC至BNC线缆,0.5m 蓝
  • 1条BNC至BNC线缆,0.5m 红
  • 1条BNC至BNC线缆,0.5m 绿
  • 手提箱

 订货号:EP041   备注:此套装包含工具箱

EP041(工具箱)含税价:23100元

EP095(泡棉装)含税价:23100元

 订货号:EP095   备注:此套装为泡棉包装

Pico NVH起步诊断套装(包含Pico4425A)+传动轴动平衡(型号:EP042)

包含:

  • 1个PicoScope4425A示波器模块
  • 1条USB 3.0线
  • 1个NVH接口盒
  • 1个HKTA143 MEMS 3轴(XYZ)加速度计
  • 1个HKTA096固定磁铁
  • 1个麦克风
  • 1条HKTA145传感器延长线缆
  • 1个光学传感器
  • 1个光学接口盒
  • 1个磁座
  • 1条BNC至BNC线缆,0.5m 蓝
  • 1条BNC至BNC线缆,0.5m 红
  • 1条BNC至BNC线缆,0.5m 绿
  • 1条BNC至BNC线缆,0.5m 黄
  • 手提箱

含税价:28700元

 订货号:EP042   备注:此套装包含工具箱

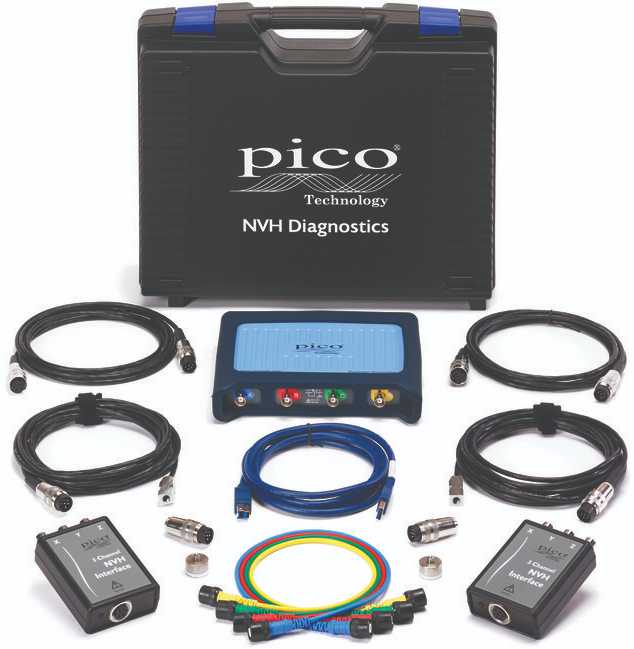

Pico NVH标准诊断套装(包含Pico4425A)(型号:EP043)

包含:

  • 1个PicoScope4425A示波器模块
  • 1条USB 3.0线
  • 2个NVH接口盒
  • 2个HKTA143 MEMS 3轴(XYZ)加速度计
  • 2个HKTA096固定磁铁
  • 2个麦克风
  • 2条HKTA145传感器延长线缆
  • 1条BNC至BNC线缆,0.5m 蓝
  • 1条BNC至BNC线缆,0.5m 红
  • 1条BNC至BNC线缆,0.5m 绿
  • 1条BNC至BNC线缆,0.5m 黄

 订货号:EP043    备注:此套装包含工具箱

EP043(工具箱)含税价:28950元

EP096(泡棉装)含税价:28950元

 订货号:EP096    备注:此套装为泡棉包装

Pico NVH标准诊断套装(包含Pico4425A)+传动轴动平衡(型号:EP044)

包含:

  • 1个PicoScope4425A示波器模块
  • 1条USB 3.0线
  • 2个NVH接口盒
  • 2个HKTA143 MEMS 3轴(XYZ)加速度计
  • 2个HKTA096固定磁铁
  • 2个麦克风
  • 2条HKTA145传感器延长线缆
  • 1个光学传感器
  • 1个光学接口盒
  • 1个磁座
  • 1条BNC至BNC线缆,0.5m 蓝
  • 1条BNC至BNC线缆,0.5m 红
  • 1条BNC至BNC线缆,0.5m 绿
  • 1条BNC至BNC线缆,0.5m 黄
  • 手提箱

含税价:34550元

 订货号:EP044    备注:此套装包含工具箱

Pico NVH高级诊断套装(包含Pico4425A)(型号:EP045)

包含:

  • 1个PicoScope4425A示波器模块
  • 1条USB 3.0线
  • 4个NVH接口盒
  • 4个HKTA143 MEMS 3轴(XYZ)加速度计
  • 4个HKTA096固定磁铁
  • 4个麦克风
  • 4条HKTA145传感器延长线缆
  • 1条BNC至BNC线缆,0.5m 蓝
  • 1条BNC至BNC线缆,0.5m 红
  • 1条BNC至BNC线缆,0.5m 绿
  • 1条BNC至BNC线缆,0.5m 黄

订货号:EP045   备注:此套装包含工具箱

EP045(工具箱)含税价:40600元

EP097(泡棉装)含税价:40600元

订货号:EP097    备注:此套装为泡棉包装

Pico NVH高级诊断套装(包含Pico4425A)+传动轴动平衡(型号:EP046)

包含:

  • 1个PicoScope4425A示波器模块
  • 1条USB 3.0线
  • 4个NVH接口盒
  • 4个HKTA143 MEMS 3轴(XYZ)加速度计
  • 4个HKTA096固定磁铁
  • 4个麦克风
  • 4条HKTA145传感器延长线缆
  • 1个光学传感器
  • 1个光学接口盒
  • 1个磁座
  • 1条BNC至BNC线缆,0.5m 蓝
  • 1条BNC至BNC线缆,0.5m 红
  • 1条BNC至BNC线缆,0.5m 绿
  • 1条BNC至BNC线缆,0.5m 黄
  • 手提箱

含税价:46200元

J2534 诊断连接线(Mongoose-Plus ISO/CAN3)
(型号:EP134)

此诊断线用于连接车辆OBD接口和NVH软件,实时获取发动机转速和车速信号,以便分析振动阶次。

含税价:3780元
