PicoDiagnostics噪音振动(NVH)套装

vw-golf-nvh

噪音、振动、异响

对现在的技术人员来说,Pico科技开发的PicoDiagnostics®NVH 套装为许多NVH问题提供了低成本、高效率的解决方案。它以下面方式提供实时诊断:一个柱状图,一个频率图表,一个3D频率图表,一个RPM或车速视窗。它可以在路试前启动记录,回来后再回放记录进行分析,以确保驾驶员将注意力放在路上。用它保存记录非常简单,像我们其它汽车软件一样,您可以轻松地将文件保存到您的电脑硬盘里。

PicoDiagnostics® NVH套装与PicoScope 4000系列汽车示波器一起使用,适用于各种构造的汽车(直列、V型;手动、自动),以满足你的需求(不包括J2534扫描工具或VCI)。因为软件升级终生免费,没有额外支出,确保您可以在这投资中受益。如果您已经拥有了PicoScope 4000系列汽车示波器,你已经拥有了这套设备的一半了。

NVH_Scope

经典应用:

顾客对噪音/振动的埋怨是最主观的,这对现在的技师在开展诊断和矫正之前是一种挑战。将NVH套装连接到车辆上,技师可以带上顾客一起对车辆进行路试,捕捉所有振动和噪音幅值。采集到这些有用的数据后,您就可以分析、与之前的数据作对比,或者与相同车型的数据作对比。通常,顾客察觉到的“问题”振动实际上是车辆自身特性。现在,您可以获得客观的数据,并与相同车型上采集的数据作对比,消除顾客的疑虑并告诉他一切正常。另外,通过对比数据,可能会突出车辆的问题;有了测量数据的支持,技师可以自信地开展修复工作。下面是NVH套装帮您省时省钱的部分经典应用:
  • 某一速度下乘客舱内振动
  • 整个转速范围内的发动机振动
  • 离合器颤抖/振动
  • 变速器和轴承噪音(呜呜响)
  • 辅助驱动噪音
  • 刹车颤抖
  • 方向盘振动
  • ………………..
NVH_Car

NVH问题

所有NVH问题的根源是振动。一方面这些是不想要或意料之外的振动,另一方面它们是一直存在的(比如发动机燃烧),但无论如何它们不应该传输到驾驶员或乘客上。 声音其实是通过空气(或其它媒介)传输的振动,当它到达人的耳朵后被“听到”。尽管理想的听觉范围是20 Hz到20 kHz,但大多数人最多能听到100 Hz 到 15 kHz。振动通常是“感觉”到的,频率低于200 Hz。20 Hz到200 Hz的频率范围,振动可以被感觉到和听到。 为了有效地处理这些频率范围,PicoDiagnostics NVH 套装包含了麦克风(针对声音)和加速度计(针对振动)。 传统上,NVH问题是很难解决的。对于NVH的埋怨是主观的,因为不同人对NVH的接受度和感觉是不一样的。技师要有效地解决这种问题,他们需要正确的工具和流程,客观、可重复、简易地诊断对NVH的埋怨。PicoDiagnostic NVH套装就是这样的工具,并能给顾客生成报告,显示他们的埋怨已得到完善处理。

设置向导和NVH帮助

Pico的NVH系统有一系列的向导,指引您完成必需的设备连接和车辆信息输入,然后生成易懂的测试结果。 该测试系统检测振动(和声音),包括频率变化的(车轮、发动机、传动轴等)和频率固定的(如电子冷却风扇)振动。测试结果以易懂的报告形式显示,并能用适合您的视图来显示。 完整的帮助文件解释原因和解决方案,软件提供的功能让您以逻辑方法来轻松诊断问题,最终揭示问题的根源。同样的功能,还可以让您向顾客展示测试结果,以验证您的修复或修理的成效。

套装内容

尽管我们的NVH套装有不同的配置,但它们只在配备的传感器(麦克风或加速度计)数量上有区别。使用时都是用BNC线缆连接接口盒到Pico汽车示波器上;用USB线连接您的Pico汽车示波器到一台运行PicoDiagnostics软件的电脑上。单独的J2534扫描工具(TA293)或VCI(自行购买)用来提供RPM数据,或者通过电子信号来获得RPM。

备注:

要解锁后的示波器才能使用NVH软件。一套NVH套装只提供一个密钥,用于解锁一台示波器。如要额外解锁其它示波器,则需购买对应的密钥或新增NVH套装。

PQ126NVH起步诊断套装(型号:PQ126)

包含:

  • 1个TA143 MEMS 3轴(XYZ)加速度计
  • 1个NVH接口盒
  • 1个TA096固定磁铁
  • 1个麦克风
  • 1条TA145传感器延长线缆
  • 1条BNC至BNC线缆,0.5m 蓝
  • 1条BNC至BNC线缆,0.5m 红
  • 1条BNC至BNC线缆,0.5m 绿
  • 手提箱

含税价:6450元;不含税价:5900元。

PQ129NVH标准诊断套装(型号:PQ129)

包含:

  • 2个TA143 MEMS 3轴(XYZ)加速度计
  • 2个NVH接口盒
  • 2个TA096固定磁铁
  • 2个麦克风
  • 2条TA145传感器延长线缆
  • 1条BNC至BNC线缆,0.5m 蓝
  • 1条BNC至BNC线缆,0.5m 红
  • 1条BNC至BNC线缆,0.5m 绿
  • 1条BNC至BNC线缆,0.5m 黄
  • 手提箱

含税价:12000元;不含税价:11040元。

PQ120NVH高级诊断套装(型号:PQ120)

包含:

  • 4个TA143 MEMS 3轴(XYZ)加速度计
  • 4个NVH接口盒
  • 4个TA096固定磁铁
  • 4条TA145传感器延长线缆
  • 4个麦克风
  • 1条BNC至BNC线缆,0.5m 蓝
  • 1条BNC至BNC线缆,0.5m 红
  • 1条BNC至BNC线缆,0.5m 绿
  • 1条BNC至BNC线缆,0.5m 黄
  • 手提箱

含税价:23500元;不含税价:21620元。

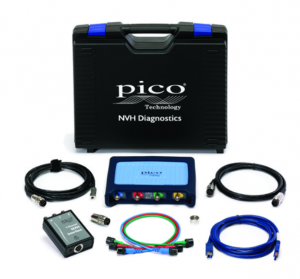

KP249Pico NVH起步诊断套装(包含Pico4425A)(型号:PQ266)

包含:

  • 1个PicoScope4425A示波器模块
  • 1条USB 3.0线
  • 1个TA143 MEMS 3轴(XYZ)加速度计
  • 1个NVH接口盒
  • 1个TA096固定磁铁
  • 1个麦克风
  • 1条TA145传感器延长线缆
  • 1条BNC至BNC线缆,0.5m 蓝
  • 1条BNC至BNC线缆,0.5m 红
  • 1条BNC至BNC线缆,0.5m 绿
  • 手提箱

含税价:21300元;不含税价:19600元。

kp259Pico NVH起步诊断套装(包含Pico4425A)+传动轴动平衡(型号:PQ267)

包含:

  • 1个PicoScope4425A示波器模块
  • 1条USB 3.0线
  • 1个NVH接口盒
  • 1个TA143 MEMS 3轴(XYZ)加速度计
  • 1个TA096固定磁铁
  • 1个麦克风
  • 1条TA145传感器延长线缆
  • 1个光学传感器
  • 1个光学接口盒
  • 1个磁座
  • 1条BNC至BNC线缆,0.5m 蓝
  • 1条BNC至BNC线缆,0.5m 红
  • 1条BNC至BNC线缆,0.5m 绿
  • 1条BNC至BNC线缆,0.5m 黄
  • 手提箱

含税价:21700元;不含税价:19950元。

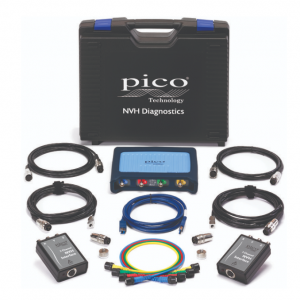

pq123Pico NVH标准诊断套装(包含Pico4425A)(型号:PQ268)

包含:

  • 1个PicoScope4425A示波器模块
  • 1条USB 3.0线
  • 2个NVH接口盒
  • 2个TA143 MEMS 3轴(XYZ)加速度计
  • 2个TA096固定磁铁
  • 2个麦克风
  • 2条TA145传感器延长线缆
  • 1条BNC至BNC线缆,0.5m 蓝
  • 1条BNC至BNC线缆,0.5m 红
  • 1条BNC至BNC线缆,0.5m 绿
  • 1条BNC至BNC线缆,0.5m 黄
  • 手提箱

含税价:27000元;不含税价:24850元。

pq124Pico NVH标准诊断套装(包含Pico4425A)+传动轴动平衡 (型号:PQ269)

包含:

  • 1个PicoScope4425A示波器模块
  • 1条USB 3.0线
  • 2个NVH接口盒
  • 2个TA143 MEMS 3轴(XYZ)加速度计
  • 2个TA096固定磁铁
  • 2个麦克风
  • 2条TA145传感器延长线缆
  • 1个光学传感器
  • 1个光学接口盒
  • 1个磁座
  • 1条BNC至BNC线缆,0.5m 蓝
  • 1条BNC至BNC线缆,0.5m 红
  • 1条BNC至BNC线缆,0.5m 绿
  • 1条BNC至BNC线缆,0.5m 黄
  • 手提箱

含税价:26500元;不含税价:24380元。

PQ109Pico NVH高级诊断套装(包含Pico4425A)(型号:PQ270)

包含:

  • 1个PicoScope4425A示波器模块
  • 1条USB 3.0线
  • 4个NVH接口盒
  • 4个TA143 MEMS 3轴(XYZ)加速度计
  • 4个TA096固定磁铁
  • 4个麦克风
  • 4条TA145传感器延长线缆
  • 1条BNC至BNC线缆,0.5m 蓝
  • 1条BNC至BNC线缆,0.5m 红
  • 1条BNC至BNC线缆,0.5m 绿
  • 1条BNC至BNC线缆,0.5m 黄
  • 手提箱

含税价:38200元;不含税价:35150元。

pq125Pico NVH高级诊断套装(包含Pico4425A)+传动轴动平衡(型号:PQ271)

包含:

  • 1个PicoScope4425A示波器模块
  • 1条USB 3.0线
  • 4个NVH接口盒
  • 4个TA143 MEMS 3轴(XYZ)加速度计
  • 4个TA096固定磁铁
  • 4个麦克风
  • 4条TA145传感器延长线缆
  • 1个光学传感器
  • 1个光学接口盒
  • 1个磁座
  • 1条BNC至BNC线缆,0.5m 蓝
  • 1条BNC至BNC线缆,0.5m 红
  • 1条BNC至BNC线缆,0.5m 绿
  • 1条BNC至BNC线缆,0.5m 黄
  • 手提箱

含税价:36700元;不含税价:33750元。

PQ132Pico NVH起步至标准升级套装(型号:PQ132)

这个NVH升级套装是提供给那些已经拥有了起步套装,但想升级到标准套装的现有NVH客户。
包含:

  • 1个NVH接口盒
  • 1个TA143 MEMS 3轴(XYZ)加速度计
  • 1个TA096固定磁铁
  • 1个麦克风
  • 1条TA145传感器延长线缆

含税价:5850元;不含税价:5380元。

J2534 诊断连接线(Mongoose-Plus ISO/CAN3)
(型号:TA512)

此诊断线用于连接车辆OBD接口和NVH软件,实时获取发动机转速和车速信号,以便分析振动阶次。

含税价:3500元;不含税价:3220元。

PicoDiagnostics噪音振动(NVH)套装

vw-golf-nvh

噪音、振动、异响

对现在的技术人员来说,Pico科技开发的PicoDiagnostics®NVH 套装为许多NVH问题提供了低成本、高效率的解决方案。它以下面方式提供实时诊断:一个柱状图,一个频率图表,一个3D频率图表,一个RPM或车速视窗。它可以在路试前启动记录,回来后再回放记录进行分析,以确保驾驶员将注意力放在路上。用它保存记录非常简单,像我们其它汽车软件一样,您可以轻松地将文件保存到您的电脑硬盘里。

PicoDiagnostics® NVH套装与PicoScope 4000系列汽车示波器一起使用,适用于各种构造的汽车(直列、V型;手动、自动),以满足你的需求(不包括J2534扫描工具或VCI)。因为软件升级终生免费,没有额外支出,确保您可以在这投资中受益。如果您已经拥有了PicoScope 4000系列汽车示波器,你已经拥有了这套设备的一半了。

NVH_Scope

经典应用:

顾客对噪音/振动的埋怨是最主观的,这对现在的技师在开展诊断和矫正之前是一种挑战。将NVH套装连接到车辆上,技师可以带上顾客一起对车辆进行路试,捕捉所有振动和噪音幅值。采集到这些有用的数据后,您就可以分析、与之前的数据作对比,或者与相同车型的数据作对比。通常,顾客察觉到的“问题”振动实际上是车辆自身特性。现在,您可以获得客观的数据,并与相同车型上采集的数据作对比,消除顾客的疑虑并告诉他一切正常。另外,通过对比数据,可能会突出车辆的问题;有了测量数据的支持,技师可以自信地开展修复工作。下面是NVH套装帮您省时省钱的部分经典应用:

  • 某一速度下乘客舱内振动
  • 整个转速范围内的发动机振动
  • 离合器颤抖/振动
  • 变速器和轴承噪音(呜呜响)
  • 辅助驱动噪音
  • 刹车颤抖
  • 方向盘振动
  • ………………..
NVH_Car

NVH问题

所有NVH问题的根源是振动。一方面这些是不想要或意料之外的振动,另一方面它们是一直存在的(比如发动机燃烧),但无论如何它们不应该传输到驾驶员或乘客上。

声音其实是通过空气(或其它媒介)传输的振动,当它到达人的耳朵后被“听到”。尽管理想的听觉范围是20 Hz到20 kHz,但大多数人最多能听到100 Hz 到 15 kHz。振动通常是“感觉”到的,频率低于200 Hz。20 Hz到200 Hz的频率范围,振动可以被感觉到和听到。

为了有效地处理这些频率范围,PicoDiagnostics NVH 套装包含了麦克风(针对声音)和加速度计(针对振动)。

传统上,NVH问题是很难解决的。对于NVH的埋怨是主观的,因为不同人对NVH的接受度和感觉是不一样的。技师要有效地解决这种问题,他们需要正确的工具和流程,客观、可重复、简易地诊断对NVH的埋怨。PicoDiagnostic NVH套装就是这样的工具,并能给顾客生成报告,显示他们的埋怨已得到完善处理。

nvhhelp

设置向导和NVH帮助

Pico的NVH系统有一系列的向导,指引您完成必需的设备连接和车辆信息输入,然后生成易懂的测试结果。

该测试系统检测振动(和声音),包括频率变化的(车轮、发动机、传动轴等)和频率固定的(如电子冷却风扇)振动。测试结果以易懂的报告形式显示,并能用适合您的视图来显示。

完整的帮助文件解释原因和解决方案,软件提供的功能让您以逻辑方法来轻松诊断问题,最终揭示问题的根源。同样的功能,还可以让您向顾客展示测试结果,以验证您的修复或修理的成效。

套装内容

尽管我们的NVH套装有不同的配置,但它们只在配备的传感器(麦克风或加速度计)数量上有区别。使用时都是用BNC线缆连接接口盒到Pico汽车示波器(分开销售)上;用USB线连接您的Pico汽车示波器到一台运行PicoDiagnostics软件的电脑上。单独的J2534扫描工具或VCI(自行购买)用来提供RPM数据,或者通过电子信号来获得RPM。

NVH_3-web3轴NVH诊断套装(型号:PP986)

包含:

  • 1个TA143 MEMS 3轴(XYZ)加速度计
  • 1个NVH接口盒
  • 1个TA096固定磁铁
  • 1个麦克风
  • 1条TA145传感器延长线缆
  • PA047套装手提箱



pq0433轴NVH+J2534 诊断线套装(型号:PQ043)

包含:

  • 1个TA143 MEMS 3轴(XYZ)加速度计
  • 1个NVH接口盒
  • 1个TA096固定磁铁
  • 1个麦克风
  • 1条TA145传感器延长线缆
  • 1个J2534 诊断线
  • PA047套装手提箱

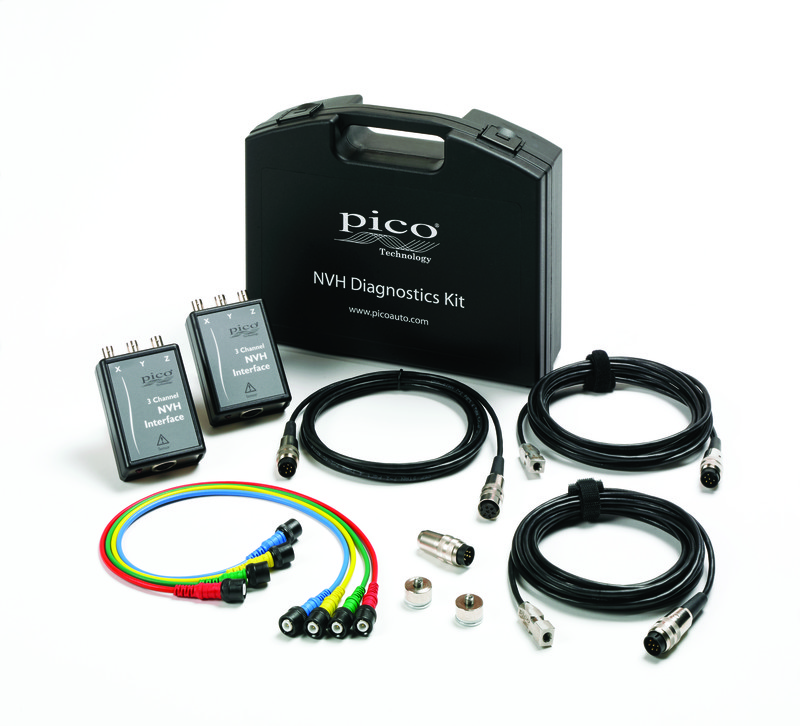

PP987_with_case4轴NVH诊断套装(型号:PP987)

包含:

  • 2个TA143 MEMS 3轴(XYZ)加速度计
  • 2个NVH接口盒
  • 2个TA096固定磁铁
  • 1条TA145传感器延长线缆
  • 1个麦克风
  • PA047套装手提箱
pq0454轴NVH+J2534 诊断线套装(型号:PQ045)

包含:

  • 2个TA143 MEMS 3轴(XYZ)加速度计
  • 2个NVH接口盒
  • 2个TA096固定磁铁
  • 1条TA145传感器延长线缆
  • 1个麦克风
  • 1个J2534 诊断线
  • PA047套装手提箱
ta293-webJ2534 诊断连接线(Mongoose Pro ISO/CAN)(型号:TA293)



[cryout-button-color  color=”#47AFFF”]阅读应用案例[/cryout-button-color]

[cryout-button-color  color=”#47AFFF”]使用视频[/cryout-button-color]

规格

重量(接口/振动传感器/麦克风) 120 g / 80 g / 20 g
尺寸:
传感器接口(包括BNC接头)
麦克风
磁铁(包括固定螺钉)
105 mm x 65 mm x 27 mm
43 mm x ø17 mm
12 mm x ø18 mm
传感器扩展测试线长度 3 m
电池 (锂电) CR123(A) 3 V(用户可更换)
电池寿命(存放/诊断模式/麦克风模式) 10年 / 6个月 / 2个月
最大可测量加速度 ±5 g
振动频率范围 (3 dB) DC 至 350 Hz
抗击打能力 (加速度计头) 10,000 g
温度范围(工作)
加速度计头
–40 °C 至 85 °C
螺纹安装(加速度计) ¼” x 28 UNF
麦克风灵敏度 45 mV/Pa, 标称, at 1 kHz
EMC认证 CE: 满足EN61326-1:2006

光学传感器套装(型号:PP991)

套装内容

匹配光学传感器套装使用时,PicoDiagnostics NVH套装还支持旋转部件的动平衡测试。

NVH套装揭示的问题,其振动与发动机转速(RPM)、传动轴转速、车速相关或其它不相关的频率。以传动轴转速相关的振动为例,在车上(毋须拆卸工作)重新平衡传动轴比更换部件要更快更省时和更便宜。

动平衡套装包含一个高质量的光学传感器,它与接口盒连接到您的Pico汽车示波器上;磁力强大的磁座保持光学传感器固定在正确的位置上。同样,软件内置测试向导清晰指引您进行每一步操作。

向导与方法

平衡软件支持不同的方法,如法兰(在法兰现有的孔里加重量块)和管卡夹(利用卡夹将重量块夹在传动轴上)。对这两种方法,软件都提供了完整的向导,直接指引需要加多少重量并放置在哪个位置来平衡传动轴。 动平衡套装与NVH套装组成的系统赋予技师平衡传动轴的能力,而之前这种能力只有汽车制造厂或昂贵复杂的设备才具有。

含税价:5000元/套,不含税价:4600元/套

噪音振动(NVH)检测仪(型号:PP858)

PicoDiagnostics®NVH套装在维修汽车和精确分析噪音、振动和声振粗糙度问题上,实现了真正的突破。利用您现有电脑的功能和大显示屏,这个系统结合了高速的汽车数据采集分析并展示清晰易懂的结果及动作。该系统不但提供了您一直期盼NVH工具该有的一切,而且它还是利用电脑的强大性能灵活性来满足许多未来应用的系统。在这个系统里的有PicoScope®软件的设计,通过直接提供检测传感器、执行器和连接这些部件的线路的能力,来提高你的工作效率。PicoDiagnostics®NVH套装能让你做到不止只是检测线路和部件,它还具有特殊功能来帮助捕捉和诊断间歇性和功能性故障。

概述
对现在的技术人员来说,Pico科技开发的PicoDiagnostics®NVH 套装为许多NVH问题提供了低成本、高效率的解决方案。它以下面方式提供实时诊断:一个柱状图,一个频率图表,一个3D频率图表,一个RPM或车速视窗。它可以在路试前启动记录,回来后再回放记录进行分析,以确保驾驶员将注意力放在路上。用它保存记录非常简单,像我们其它汽车软件一样,您可以轻松地将文件保存到您的电脑硬盘里。PicoDiagnostics® NVH套装与PicoScope 4000系列汽车示波器一起使用,它包括了您需要的所有东西。因为软件升级终生免费,没有额外支出,确保您可以在这投资中受益。

nvh-sys

nvh result

关键特征与优势

(1)包含简单的柱状图和结果,诊断快速和简单易用。完全分析和高级特征(包括瀑布和光谱显示),只需点击一个按钮。
(2)专门为路试、车间诊断和传动系统平衡设计
(3)检测相互隔离的多个振动和噪音,并提供故障原因及维修的帮助与建议
(4)与任何 J2534 接口一起使用获取车辆数据
(5)可以不与解码器一起使用——特别对老款的或没有协议的车辆有用
(6)清晰精确地全屏呈现高分辨率的结果
(7)记录达500秒的数据,并自动分析
(8)所有数据和结果保存在您的电脑里,您自己回放和分析或者分享
(9)顾客报告功能解释故障诊断和需要执行维修(10)将无限数量的路试结果保存为电脑数据文件——这些也可以附加到顾客记录上。
(11)导入WAV音频文件,例如顾客记录的车辆噪音
(12)接入您的PicoScope® 汽车示波器(分开销售)
(13)免费软件升级
(14)软件与Windows XP, Windows Vista, Windows 7 and Windows 8兼容

你的PicoDiagnostics NVH套装(货号PP858)内含:

  • TA148 单输出NVH接口盒
  • TA096 加速度计固定磁铁
  • PA047 NVH套装存放箱
  • TA098 电缆:绝缘BNC至绝缘BNC 5m
  • TA143 MEMS加速度计
  • TA144 NVH套装麦克风
  • TA145 NVH接口盒传感器延长线
NVHkitcase_LR
含税价:9500元/套;不含税价:8750元/套。
