无分电器点火系统 – 初级电压 vs 初级电流

这个测试的目的是监测无分电器点火系统(DIS)初级电压和初级电流。

如何进行测试

通道 A: 初级点火电压
  • 连接一个 10:1 衰减器到 示波器 A 通道,然后取出一条BNC测试线连接到衰减器上。
  • 接着连接一个后背刺针到测试线彩色接头(正极)上,用刺针背刺点火线圈的负极(或1号端子)。
  • 连接黑色鳄鱼夹到测试线的黑色接头(负极)上,并将它连接到蓄电池负极或发动机上适当的接地。
  • 也可以断开点火线圈的连接器,使用 6-路通用引线 连接多插头连接器分开的两半,如 图 1所示,然后将测试线连接到对应引线上。

如果被测电压大于示波器的过载保护电压(200 V),必须使用10:1衰减器。PicoScope软件会补偿衰减器并在屏幕上显示正确的电压。我们的示例波形显示一个接近 350 V的尖峰。

通道 B: 初级点火电流
  • 连接 小电流钳 (0至60安培) 到 示波器 A通道,您需要辨别哪条是线圈的电源电压线,然后将电流钳夹在这条电线上。如果波形反向了,在相反方向重新连接电流钳。
  • 如果电源线难以接触到,可以拔开喷油嘴的插头,使用 TA012 2针脚引线 或 6-路通用引线 ,再将60安电流钳夹在引线暴露部分的蓝色或黄色线上,如 图 1
  • 确定电流钳已开启,并选择了20A量程。在连接电流钳到被测电路之前,按下“归零”(zero)按钮。
  • 当示例波形在屏幕上显示时,您可以敲击空格键开始观察实时读数了。

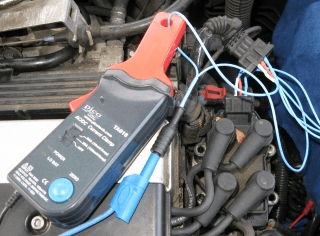

图1

示例波形

更多信息

关于无分电器点火系统初级电压和初级电流的信号分析,请阅读以下引导测试主题:



免责声明
此帮助主题如有更改,不另行通知。所包含的信息经过仔细检查并认为是正确的。此信息是我们研究和检测的一个例子,并不是固定的程序。对于不正确之处,Pico Technology不负任何责任。每个车辆都会不一样,且要求唯一的测试设置。
