淘汰人的从来是工具而不是年龄

工具的改变,只与两个要素有关,一是速度,二是效率。速度可以击穿原有的成本逻辑,效率则改变利益的分配模式。

吴晓波

示波器的使用,对于汽车维修应该已经不是件新鲜事。十几年前的示波器,多为单通道或双通道示波器。市面上能买到的资料,也都为单个传感器或执行器的波形讲解,并且都是黑白的,细节也不是很清晰。所以在那段时期,示波器并没有得到广大的发展。

但随着示波器的发展,2通道渐渐开始流行,是因为要测试CAN网络的波形。随后,配套工具开始有WPS500缸内压力传感器NVH振动异响分析仪等等,4通道也渐渐变成了标配。

一旦有4个波形甚至更多的波形呈现在一起的时候,这个时候就是组合波形的分析。不是简单的停留在单个元件波形的分析,而是了解整个系统的工作方式。

组合波形的分析就给了我们诊断带来了无限的可能。

例如,你可以了解当节气门的开度,与进气歧管的压力,曲轴转速等之间关系。

你可以了解凸轮轴位置,曲轴位置,VVT相位器之间关系:

你可以了解喷油器,油轨压力波动和进气压力之间关系等等。

更先进的,则是气缸运行压力的波形分析。直接能分析出进气门和排气门的开闭时刻,进气和排气是否有堵塞。甚至配合NVH探头,直接就能判断气门开闭是否正常等。

在十几年前,在汽车维修行业,一个机修师傅的能力,被视为和修车年数和经验成正比的。而现在,一个汽车维修工的能力,也许和修车年数和经验没有直接的关系,而是和你学习诊断工具的年数和经验有关。

不管你修了多少年的车,如果不学习,就注定被淘汰。如果保持学习,并加上工作经验,那你还是行业内的领导者。

而年轻的修理工,只要坚持学习,掌握现代的诊断工具,一样可以成为大师傅。

所以淘汰人的从来都是工具!!!

波形的学习,是为了让你更好的去理解电气原理,机械原理,以及故障原因。

当然不是所有故障都需要使用示波器,当你掌握了原理,你可以使用万用表或真空表来诊断。

看哪个方法更方便,但是这些设备能做到的,示波器都能做的更好。

本文转载自Tech Gear免拆诊断学院

示波器套装

哪个诊断套装适合我?

我们所有的套装都可以诊断任何带有发动机或电动机的车辆故障。无论你的工作对象是两个轮子、四个轮子(或更多轮子)还是履带的。我们的套装广泛应用于汽车、船舶、飞机、工程机械和固定设备如大型发电机。

两通道套装适合于偶尔使用或暂时预算有限的朋友。四通道套装帮助你诊断更复杂的问题,并且同时检测更多信号可节省你的时间!

如预算有限,可先入手起步套装,后面再慢慢添加附件拓展到标准/高级套装,或更高配的套装。

点击观看示波器产品概览与介绍视频

2通道起步套装

2通道起步套装以尽可能低的成本让您拥有PicoScope示波器。该套装配备完整的基础测试线和夹子,可让您进行多种常规测试,包括:多数传感器、执行器、相对压缩测试等。以后可以增加附件如电流钳、点火探头等,扩展它的使用,将起步套装变为标准套装。

含税价:11300元

2通道标准套装

相对于起步套装,标准套装包括有电流钳、点火探头、额外的探头与夹子等,可检测车辆上几乎所有电路部件。

含税价:23850元

4通道起步套装

4通道起步套装与4通道标准和高级套装具有同样的性能。为了降低成本,起步套装配备基础的测试线和夹子,可让您进行多种常规测试,包括:多数传感器、执行器、相对压缩测试等。 以后可以增加附件如电流钳、点火探头等,扩展它的使用,将它变为标准套装或高级套装。

含税价:18500元

4通道精选套装

该套装,在4通道起步套装基础上加上WPS500X压力传感器,让你以更经济的成本,同时拥有4通道的示波器和功能强大的WPS500X压力传感器。

以后可以增加附件,如电流钳、更多的WPS500X的接头来实现更多的测试,扩展它的使用。

含税价:31200元

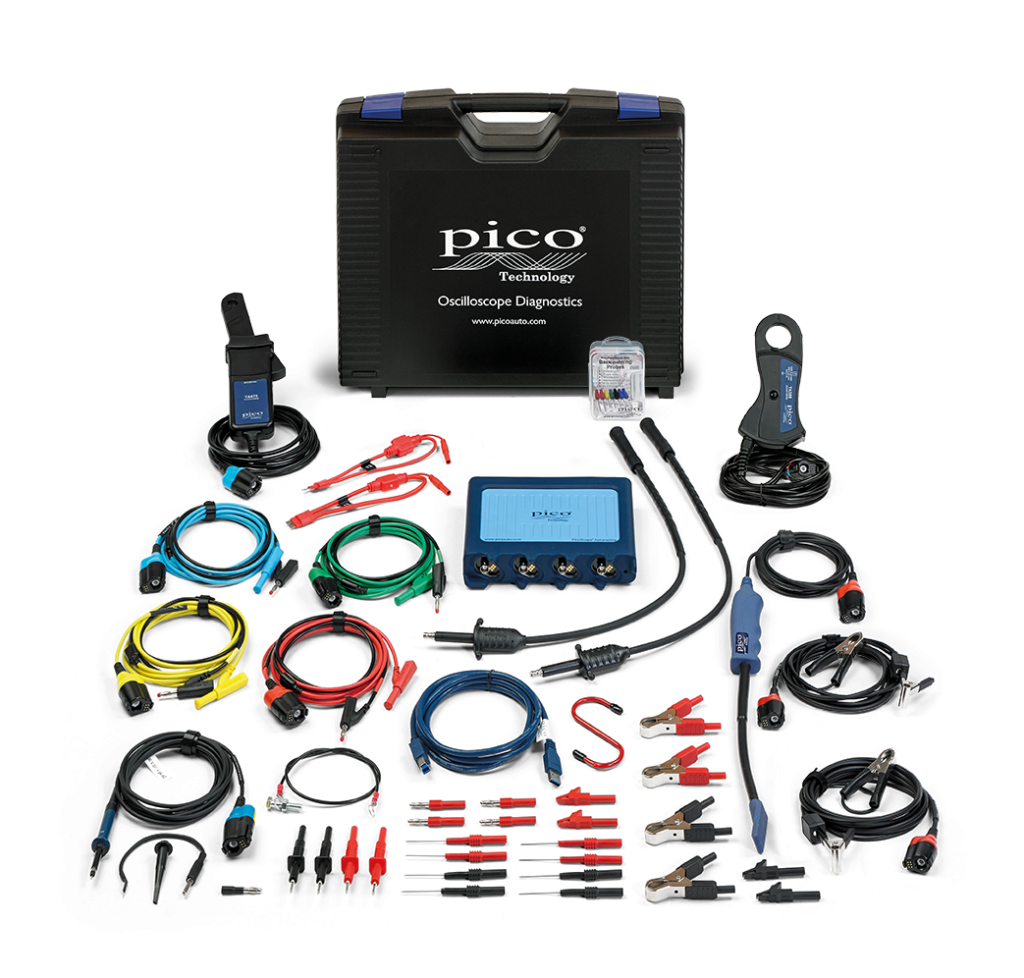

4通道标准套装

我们最受欢迎的套装,使您能够同时测量和记录多达4个信号。它配备各种附件,包括:测试线、探针、夹子和电流钳,可检测车辆上几乎所有电路部件。

含税价:31800元

4通道标准套装

4通道高级套装

4通道高级套装是汽车诊断的最高配置。它在标准套装的基础上增加了我们最受欢迎的附件,如6路通用引线、保险丝延长线和COP延长线等。

含税价:41050元

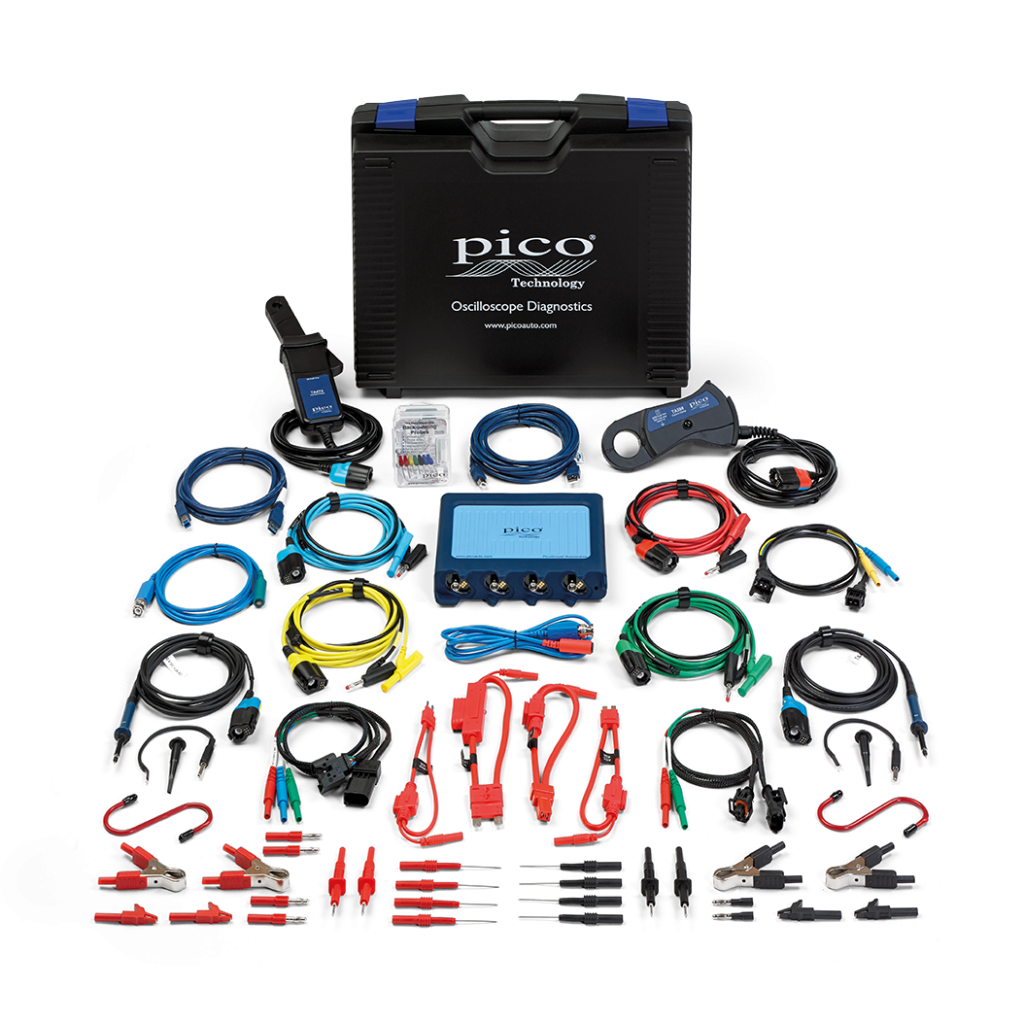

4通道柴油车套装

该套装特别针对柴油轿车、商业用车和工业柴油发动机的诊断。套装里包括额外的适配器和测试线,取代标准套装的COP独立点火探头。

含税价:30200元

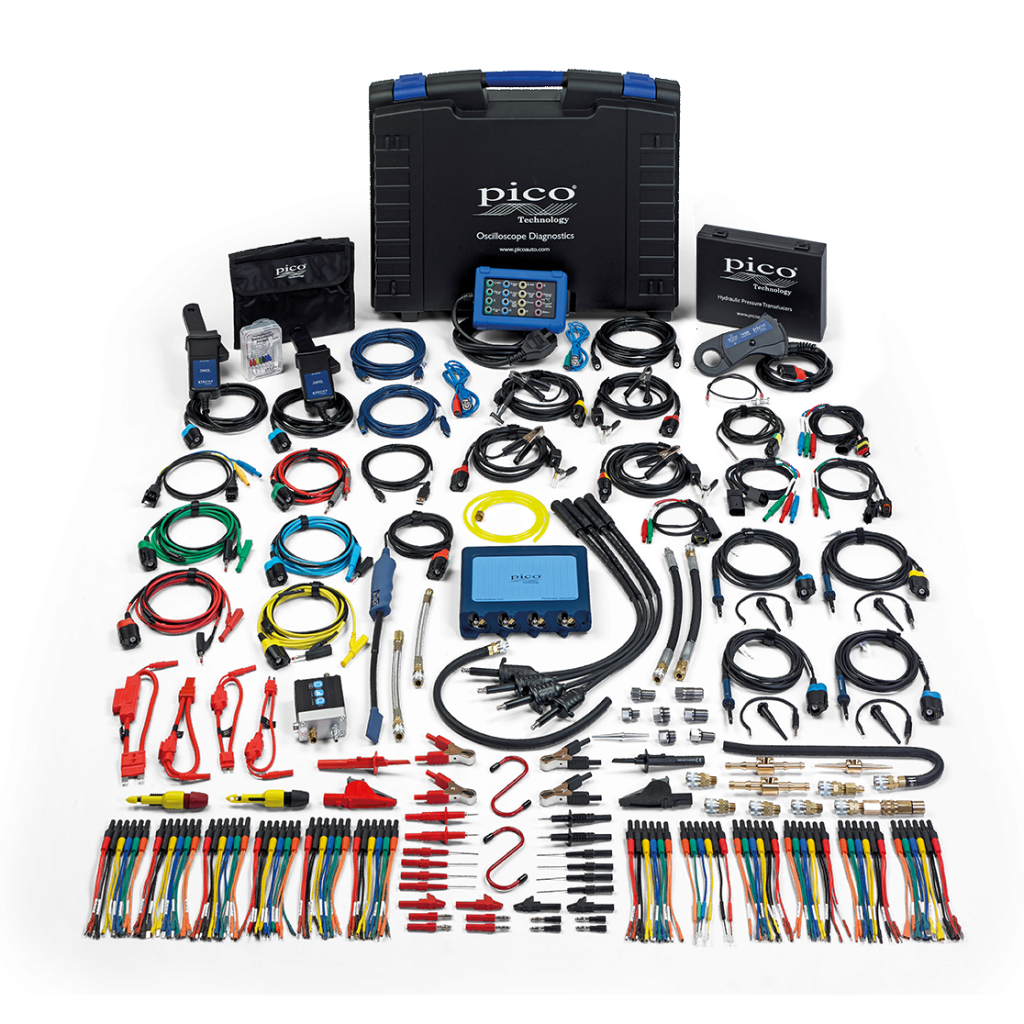

Pico Master(Pico大师)套装

Pico Master(Pico大师)套装升级和延伸了高级套装,它配多了1个60A电流钳、也将刺线钩、CAN测试盒包含在内,装在一个新款的更大的坚固的工具箱里;还包含装在另一个工具箱里的一套WPS500X压力传感器高级套装。

含税价:74850元

新能源车套装

这个令人兴奋的新套装专门为新能源车(EV)测试而设计,为你提供高压和低压系统测试所必需的测量工具,包括绝缘测试和安全测试。它基于市场领先的具有PicoBNC+® technology 技术的Pico4425A示波器,支持全新的新能源汽车(EV)引导测试

含税价:59200元

EV kit Print

Pico示波器教学套装

虹科Pico汽车示波器是基于PC的设备,特别适用于大课堂的教学、备课以及与师生的互动交流。老师展现讲解波形数据,让学生直观形象地理解汽车的工作原理。

Pico示波器非道路移动机械诊断套装

虹科Pico汽车示波器的非道路移动机械诊断套装,专为卡车、拖拉机、叉车、船只、联合收割机、挖掘机等的故障诊断而设计,可为你开辟新的市场和机遇。该套装配套的附件可帮助用户快速连接,并轻松地对这些车辆中的各种系统和组件进行非侵入式和免破坏式的测试。

8通道汽车示波器

2和4通道的PicoScope 4225和4425是我们推荐大部分维修车间使用的产品。浮地设计、连接探测、200V输入,让它们非常耐用和易用。

对于做培训、车辆设计和更复杂诊断的有经验的示波器用户,8通道的PicoScope 4823可能是个合适的选择。

虹科汽车示波器远程诊断方案

当一线汽修技师遇到疑难问题无从下手时,可以准备好pico汽车示波器套装,并戴上我们的M400智能AR眼镜,通过语音操作,呼叫主机厂的技术支持老师;老师通过AR眼镜上的摄像头老师可以实时看到现场画面(汽修技师的第一视角)并对现扬画面进行标法、传送各种文件图纸给汽修技师,老师也可以分享自己的电脑画面并在电脑画面做标注等进行指导。

这样,一线汽修技师可以解放双手,在总部技术支持老师的指导下,及时高效地利用pico示波器进行疑难故障的诊断和车辆的维修。

PicoDiagnostics噪音振动(NVH)套装

vw-golf-nvh

噪音、振动、异响

对现在的技术人员来说,Pico科技开发的PicoDiagnostics®NVH 套装为许多NVH问题提供了低成本、高效率的解决方案。它以下面方式提供实时诊断:一个柱状图,一个频率图表,一个3D频率图表,一个RPM或车速视窗。它可以在路试前启动记录,回来后再回放记录进行分析,以确保驾驶员将注意力放在路上。用它保存记录非常简单,像我们其它汽车软件一样,您可以轻松地将文件保存到您的电脑硬盘里。

PicoDiagnostics® NVH套装与PicoScope 4000系列汽车示波器一起使用,适用于各种构造的汽车(直列、V型;手动、自动),以满足你的需求(不包括J2534扫描工具或VCI)。因为软件升级终生免费,没有额外支出,确保您可以在这投资中受益。如果您已经拥有了PicoScope 4000系列汽车示波器,你已经拥有了这套设备的一半了。

NVH_Scope

经典应用:

顾客对噪音/振动的埋怨是最主观的,这对现在的技师在开展诊断和矫正之前是一种挑战。将NVH套装连接到车辆上,技师可以带上顾客一起对车辆进行路试,捕捉所有振动和噪音幅值。采集到这些有用的数据后,您就可以分析、与之前的数据作对比,或者与相同车型的数据作对比。通常,顾客察觉到的“问题”振动实际上是车辆自身特性。现在,您可以获得客观的数据,并与相同车型上采集的数据作对比,消除顾客的疑虑并告诉他一切正常。另外,通过对比数据,可能会突出车辆的问题;有了测量数据的支持,技师可以自信地开展修复工作。下面是NVH套装帮您省时省钱的部分经典应用:
  • 某一速度下乘客舱内振动
  • 整个转速范围内的发动机振动
  • 离合器颤抖/振动
  • 变速器和轴承噪音(呜呜响)
  • 辅助驱动噪音
  • 刹车颤抖
  • 方向盘振动
  • ………………..
NVH_Car

NVH问题

所有NVH问题的根源是振动。一方面这些是不想要或意料之外的振动,另一方面它们是一直存在的(比如发动机燃烧),但无论如何它们不应该传输到驾驶员或乘客上。 声音其实是通过空气(或其它媒介)传输的振动,当它到达人的耳朵后被“听到”。尽管理想的听觉范围是20 Hz到20 kHz,但大多数人最多能听到100 Hz 到 15 kHz。振动通常是“感觉”到的,频率低于200 Hz。20 Hz到200 Hz的频率范围,振动可以被感觉到和听到。 为了有效地处理这些频率范围,PicoDiagnostics NVH 套装包含了麦克风(针对声音)和加速度计(针对振动)。 传统上,NVH问题是很难解决的。对于NVH的埋怨是主观的,因为不同人对NVH的接受度和感觉是不一样的。技师要有效地解决这种问题,他们需要正确的工具和流程,客观、可重复、简易地诊断对NVH的埋怨。PicoDiagnostic NVH套装就是这样的工具,并能给顾客生成报告,显示他们的埋怨已得到完善处理。

设置向导和NVH帮助

Pico的NVH系统有一系列的向导,指引您完成必需的设备连接和车辆信息输入,然后生成易懂的测试结果。 该测试系统检测振动(和声音),包括频率变化的(车轮、发动机、传动轴等)和频率固定的(如电子冷却风扇)振动。测试结果以易懂的报告形式显示,并能用适合您的视图来显示。 完整的帮助文件解释原因和解决方案,软件提供的功能让您以逻辑方法来轻松诊断问题,最终揭示问题的根源。同样的功能,还可以让您向顾客展示测试结果,以验证您的修复或修理的成效。

套装内容

尽管我们的NVH套装有不同的配置,但它们只在配备的传感器(麦克风或加速度计)数量上有区别。使用时都是用BNC线缆连接接口盒到Pico汽车示波器上;用USB线连接您的Pico汽车示波器到一台运行PicoDiagnostics软件的电脑上。单独的J2534扫描工具(HKTA512)或VCI(自行购买)用来提供RPM数据,或者通过电子信号来获得RPM。

备注:

要解锁后的示波器才能使用NVH软件。一套NVH套装只提供一个密钥,只能解锁一台示波器。如要额外解锁其它示波器,则需购买对应的密钥或新增NVH套装。

NVH起步诊断套装(型号:EP038)

包含:

  • 1个HKTA143 MEMS 3轴(XYZ)加速度计
  • 1个NVH接口盒
  • 1个HKTA096固定磁铁
  • 1个麦克风
  • 1条HKTA145传感器延长线缆
  • 1条BNC至BNC线缆,0.5m 蓝
  • 1条BNC至BNC线缆,0.5m 红
  • 1条BNC至BNC线缆,0.5m 绿
  • 手提箱

 订货号: EP038    备注:此套装包含工具箱

EP038(工具箱)含税价:6780元

EP092(泡棉装)含税价:6780元

订货号:EP092   备注:此套装为泡棉包装

NVH标准诊断套装(型号:EP039)

包含:

  •       2个HKTA143 MEMS 3轴(XYZ)加速度计
  •       2个NVH接口盒
  •       2个HKTA096固定磁铁
  •       2个麦克风
  •       2条HKTA145传感器延长线缆
  •       1条BNC至BNC线缆,0.5m 蓝
  •       1条BNC至BNC线缆,0.5m 红
  •       1条BNC至BNC线缆,0.5m 绿
  •       1条BNC至BNC线缆,0.5m 黄

 订货号: EP039    备注:此套装包含工具箱

EP039(工具箱)含税价:12700元

EP093(泡棉装)含税价:12700元

订货号:EP093   备注:此套装为泡棉包装

NVH高级诊断套装(型号:EP040)

包含:

  • 4个HKTA143 MEMS 3轴(XYZ)加速度计
  • 4个NVH接口盒
  • 4个HKTA096固定磁铁
  • 4条HKTA145传感器延长线缆
  • 4个麦克风
  • 1条BNC至BNC线缆,0.5m 蓝
  • 1条BNC至BNC线缆,0.5m 红
  • 1条BNC至BNC线缆,0.5m 绿
  • 1条BNC至BNC线缆,0.5m 黄

 订货号:EP040   备注:此套装包含工具箱

EP040(工具箱)含税价:24800元

EP094(泡棉装)含税价:24800元

 订货号:EP094   备注:此套装为泡棉包装

Pico NVH起步诊断套装(包含Pico4425A)(型号:EP041)

包含:

  • 1个PicoScope4425A示波器模块
  • 1条USB 3.0线
  • 1个HKTA143 MEMS 3轴(XYZ)加速度计
  • 1个NVH接口盒
  • 1个HKTA096固定磁铁
  • 1个麦克风
  • 1条HKTA145传感器延长线缆
  • 1条BNC至BNC线缆,0.5m 蓝
  • 1条BNC至BNC线缆,0.5m 红
  • 1条BNC至BNC线缆,0.5m 绿
  • 手提箱

 订货号:EP041   备注:此套装包含工具箱

EP041(工具箱)含税价:23100元

EP095(泡棉装)含税价:23100元

 订货号:EP095   备注:此套装为泡棉包装

Pico NVH起步诊断套装(包含Pico4425A)+传动轴动平衡(型号:EP042)

包含:

  • 1 个 PicoScope4425A 示波器模块
  • 1 条 USB 3.0 线
  • 1 个 NVH 接口盒
  • 1 个 HKTA143 MEMS 3 轴(XYZ)加速度计
  • 1 个 HKTA096 固定磁铁
  • 1 个麦克风
  • 1 条 HKTA145 传感器延长线缆
  • 1 个 PicoBNC+光学传感器
  • 1 个光学传感器固定磁座
  • 1 条反光带
  • 1 条定向测量的卷尺
  • 1 条 BNC 至 BNC 线缆,0.5m 蓝
  • 1 条 BNC 至 BNC 线缆,0.5m 红
  • 1 条 BNC 至 BNC 线缆,0.5m 绿
  • 1 条 BNC 至 BNC 线缆,0.5m 黄
  • 手提箱

含税价:28700元

 订货号:EP042   备注:此套装包含工具箱

Pico NVH标准诊断套装(包含Pico4425A)(型号:EP043)

包含:

  • 1个PicoScope4425A示波器模块
  • 1条USB 3.0线
  • 2个NVH接口盒
  • 2个HKTA143 MEMS 3轴(XYZ)加速度计
  • 2个HKTA096固定磁铁
  • 2个麦克风
  • 2条HKTA145传感器延长线缆
  • 1条BNC至BNC线缆,0.5m 蓝
  • 1条BNC至BNC线缆,0.5m 红
  • 1条BNC至BNC线缆,0.5m 绿
  • 1条BNC至BNC线缆,0.5m 黄

 订货号:EP043    备注:此套装包含工具箱

EP043(工具箱)含税价:28950元

EP096(泡棉装)含税价:28950元

 订货号:EP096    备注:此套装为泡棉包装

Pico NVH标准诊断套装(包含Pico4425A)+传动轴动平衡(型号:EP044)

包含:

  • 1 个 PicoScope4425A 示波器模块
  • 1 条 USB 3.0 线
  • 2 个 NVH 接口盒
  • 2 个 HKTA143 MEMS 3 轴(XYZ)加速度计
  • 2 个 HKTA096 固定磁铁
  • 2 个麦克风
  • 2 条 HKTA145 传感器延长线缆
  • 1 个 PicoBNC+光学传感器
  • 1 个光学传感器固定磁座
  • 1 条反光带
  • 1 条定向测量的卷尺
  • 1 条 BNC 至 BNC 线缆,5m 蓝
  • 1 条 BNC 至 BNC 线缆,5m 红
  • 1 条 BNC 至 BNC 线缆,5m 绿
  • 1 条 BNC 至 BNC 线缆,5m 黄
  • 手提箱

含税价:34550元

 订货号:EP044    备注:此套装包含工具箱

Pico NVH高级诊断套装(包含Pico4425A)(型号:EP045)

包含:

  • 1个PicoScope4425A示波器模块
  • 1条USB 3.0线
  • 4个NVH接口盒
  • 4个HKTA143 MEMS 3轴(XYZ)加速度计
  • 4个HKTA096固定磁铁
  • 4个麦克风
  • 4条HKTA145传感器延长线缆
  • 1条BNC至BNC线缆,0.5m 蓝
  • 1条BNC至BNC线缆,0.5m 红
  • 1条BNC至BNC线缆,0.5m 绿
  • 1条BNC至BNC线缆,0.5m 黄

订货号:EP045   备注:此套装包含工具箱

EP045(工具箱)含税价:40600元

EP097(泡棉装)含税价:40600元

订货号:EP097    备注:此套装为泡棉包装

Pico NVH高级诊断套装(包含Pico4425A)+传动轴动平衡(型号:EP046)

包含:

  • 1 个 PicoScope4425A 示波器模块
  • 1 条 USB 3.0 线
  • 4 个 NVH 接口盒
  • 4 个 HKTA143 MEMS 3 轴(XYZ)加速度计
  • 4 个 HKTA096 固定磁铁
  • 4 个麦克风
  • 4 条 HKTA145 传感器延长线缆
  • 1 个 PicoBNC+光学传感器
  • 1 个光学传感器固定磁座
  • 1 条反光带
  • 1 条定向测量的卷尺
  • 1 条 BNC 至 BNC 线缆,5m 蓝
  • 1 条 BNC 至 BNC 线缆,5m 红
  • 1 条 BNC 至 BNC 线缆,5m 绿
  • 1 条 BNC 至 BNC 线缆,5m 黄
  • 手提箱

含税价:46200元

J2534 诊断连接线(Mongoose-Plus ISO/CAN3)
(型号:EP134)

此诊断线用于连接车辆OBD接口和NVH软件,实时获取发动机转速和车速信号,以便分析振动阶次。

含税价:3780元

WPS500X压力传感器

WPS500X汽车压力传感器

介绍

拥有超高分辨率和精度,WPS500X汽车压力传感器可用于快速分析许多汽车系统的压力。

  • 精确测量到500psi
  • 超快100µs响应时间
  • 放大功能强化分析能力
  • 内部可充电锂电池
  • 内置压力释放/放气阀
  • 自动归零
  • 高噪音抑制
  • 温度补偿

汽缸压力波形

WPS500X具有超快100µs响应速度从满量程的0%至90%,并且灵敏度达到大约0.07psi (5 mbar)。这给你精确展示快速变化的信号,并且可跨越大压力范围。

压力量程

三个压力量程 = 性能和多用途

WPS500X的三个压力量程可精确测量和分析许多汽车压力包括汽缸压缩、燃油压力、进气歧管真空和排气脉冲。

量程1
第一个量程-15至500 psi(大约-1至34.5 bar),用于高分辨率和高精度的高压测试例如打马达和运行汽缸压缩测试或燃油压力测试。这项测试不只是诊断汽缸压缩问题的最佳方法,也是你识别凸轮轴正时问题(例如正时皮带跳齿和伸长的正时链)的最佳手段 – 这项测试特别适用于多凸轮轴发动机,其每个凸轮轴上没有凸轮传感器。

量程2
第二个量程测量-15至50 psi ( 大约 -1 至 3.45 bar)范围。该量程特别适用于真空测试和燃油系统测试。当测试这些系统时,你会发现放大功能特别有用,能够用真空波形轻松分析气门工作状况,或者用燃油波形分析喷油嘴。

量程3
用第三个量程,你可测量-5至5psi (大约 -0.34 至 0.34 bar)的压力。该设置有足够的灵敏度,你可以分析小压力或脉冲例如排气脉冲。

排气脉冲波形(有故障的,4缸发动机)

故障的汽缸压力波形(排气门未打开)

三元催化器堵塞(排气冲程压力过大)

曲轴箱通风压力波形

主要功能:
(1)汽缸压力波形测试——识别进/排气门开启关闭时刻诊断气门是否提前开启或卡滞、判断三元催化器是否堵塞、诊断点火提前角及配气机构正时等机械故障
(2)曲轴通风压力测试——诊断活塞环是否磨损
(3)进气真空波形、排气脉冲波形测试——判别各缸进气量是否一致,诊断失火、烧气门、积碳故障
(4)燃油压力波形测试——诊断各缸喷油嘴喷油量是否一致及油路系统其它部件的机械故障

产品型号:

经典应用:
