WPS500X气缸压缩测试(起动中)

这个测试的目的是使用WPS500X压力传感器采集和分析汽油机气缸压力波形（起动中)。

观看汽油机起动过程汽缸压缩测试视频

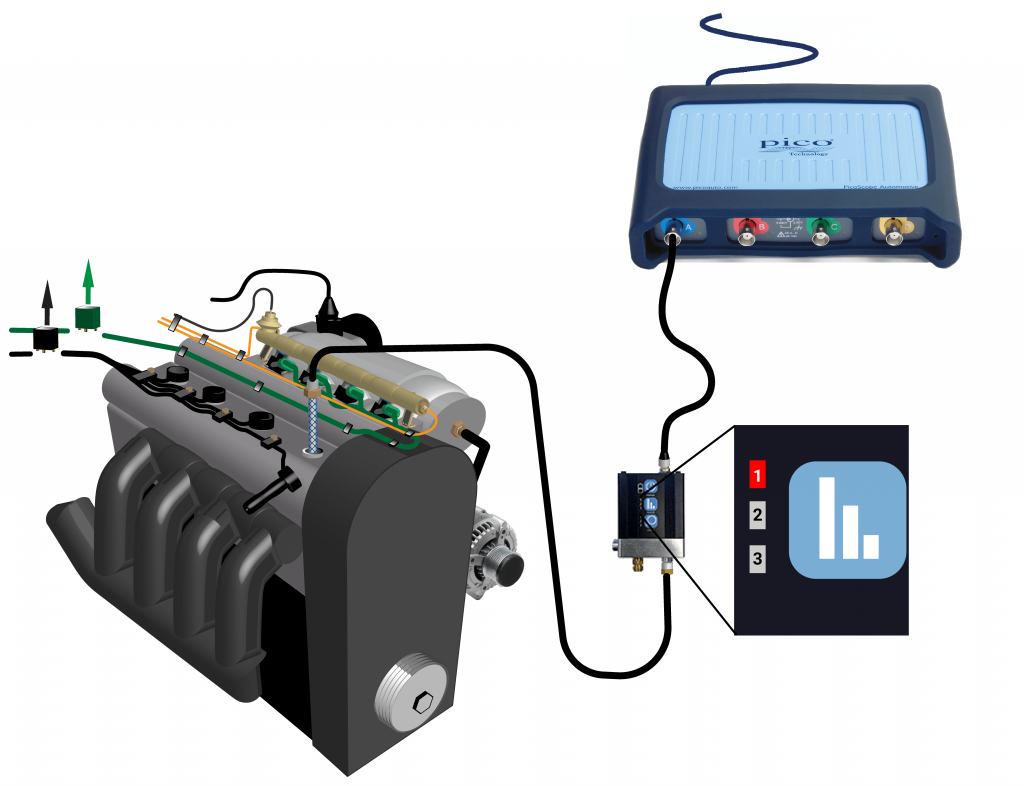

波形采集方法

●断开供油系统和被测汽缸的点火。
●使用配套的BNC至BNC线缆将wPS500X压力传感器连接到示波器A通道。
●打开wPS500X电源开关，等待传感器完成自校准。三个量程LED灯会依次亮起来，最后量程1的LED灯保持亮着，表明已经完成了自动归零程序。
●拆下待测气缸的火花塞。
●将正确型号和尺寸的火花塞接头连接到标准压缩管上，然后安装到气缸的火花塞孔当中。
●最后将WPS500X与标准压缩管相连，选择量程1 (RANGE 1) 。
●最小化此帮助页面，您会看到PicoScope软件界面加载了一个示例波形，而且预设好了软件以便您采集波形。
●点击“开始”，开始观察实时读数。
●起动发动机，保持打马达5秒左右，以捕获完整波形。
●采集到波形后，“停止“示波器运行。
●使用波形缓冲区、放大以及测量等工具来观察和分析波形

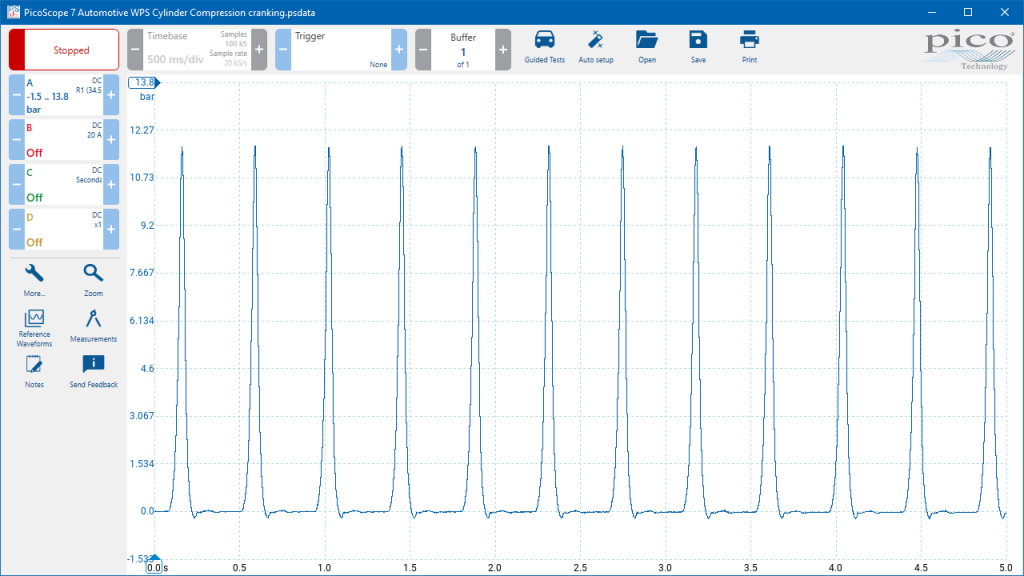

示例波形

波形注意点

这个波形有以下特征:

●这里的0 bar代表大气压力。
●这波形显示从一个事件到另一个事件的连续尖峰，尖峰的幅值大约11到12 bar。
●负的峰值大约为-0.25 bar，出现在每一个压缩塔末尾。
●在这之后，波形保持为大气压力水平线，直至下一次压缩尖峰开始出现。

波形库

在波形库添加通道的下拉菜单中选择Cylinder pressure waveform.

更多信息

在这里添加更多信息

这波形显示从一个事件到另一个事件的连续尖峰。它也显示了尖峰的幅值，相当于我们使用机械压力表进行传统的起动压缩测试所期待的压力值。

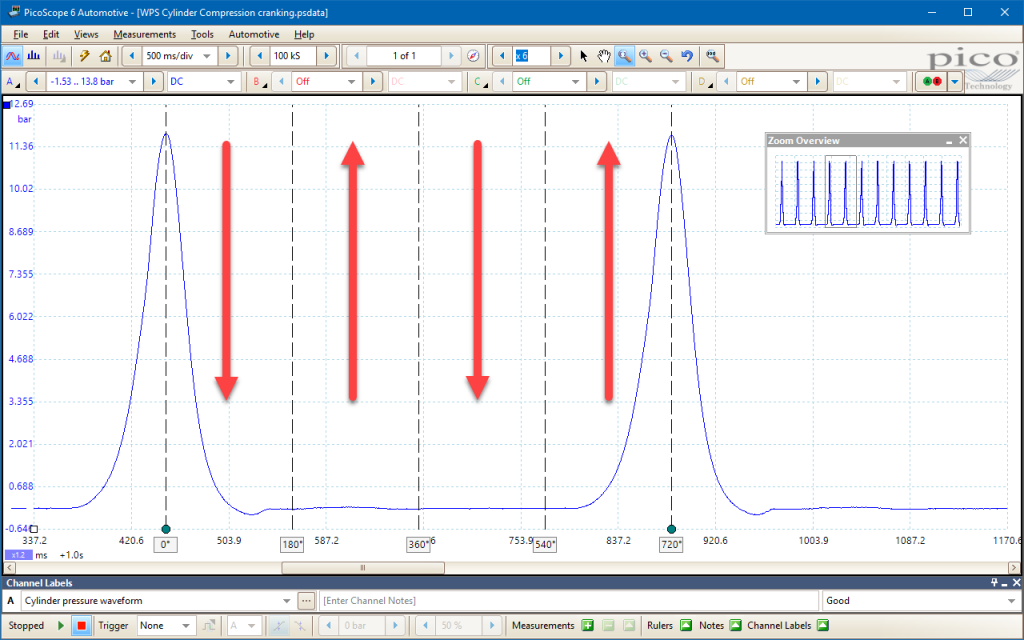

这波形显示是一个对称的压缩塔，意思是如果从压缩尖峰顶点处往下垂直画一条直线，这条直线将压缩塔从中间分为两半，且直线两边的面积是相等的。这是汽缸密封能力的又一个非常好的标志。

您可以使用通道标尺测量最大压力值;或者使用选择工具在波形的尖峰位置简单地左击，会跳出—个窗口显示信号的数值。

不同的汽车，波形各不相同。

调节时基和电压量程，以达到最好的信号显示。

这个测试对检测汽缸的密封性很有用。
