通用诊断套装
虹科Pico提供三种通通道数量的示波器主机，您可根据需要自由选择适合您使用需求的主机。通道数代表着能同时检测多少个信号，数量越多，采集效率越高。通过组合波形，您可以直观地看到车辆零部件协同工作的状态，判断更多更复杂的故障。

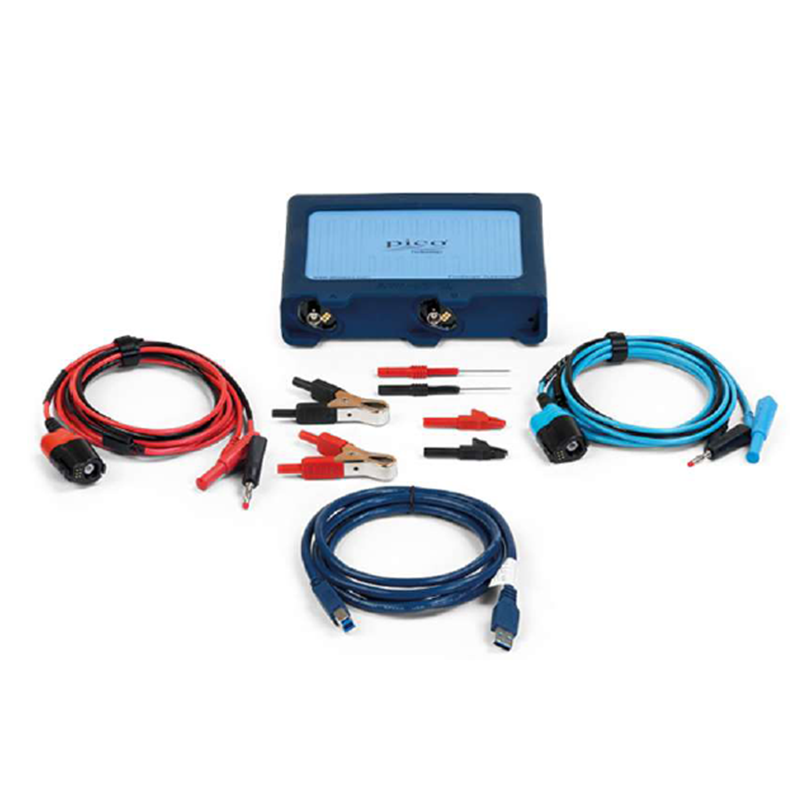

- 可选套装
- 示波器参数

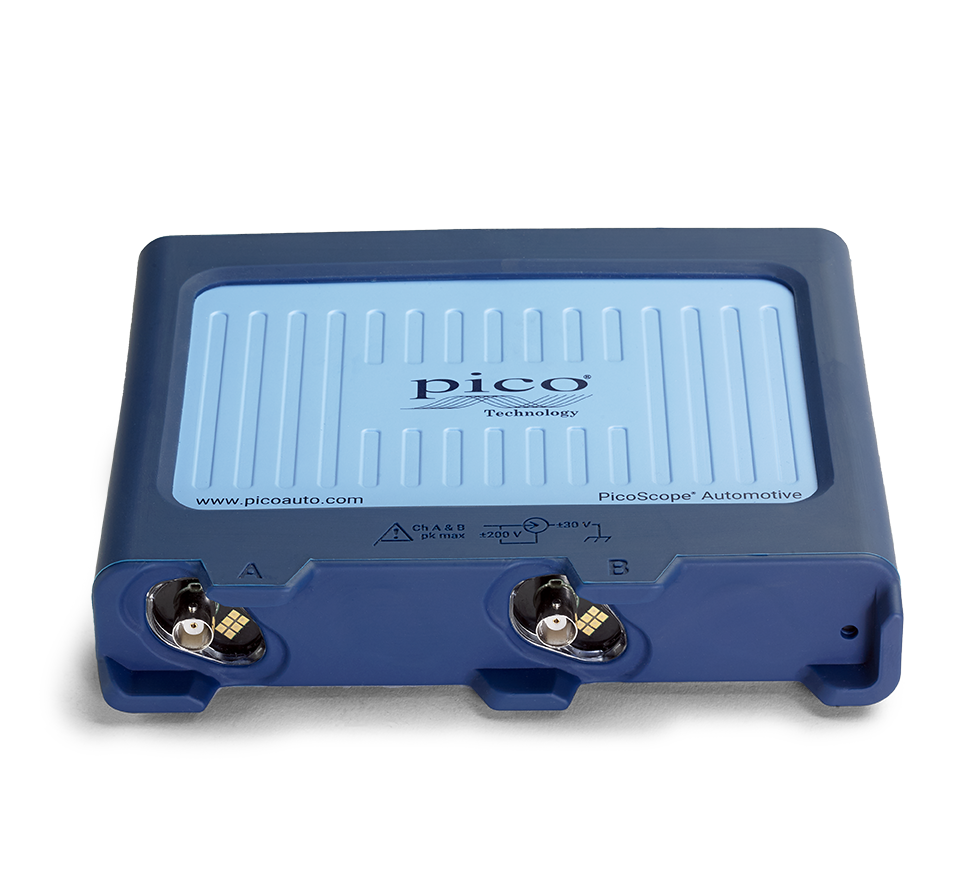

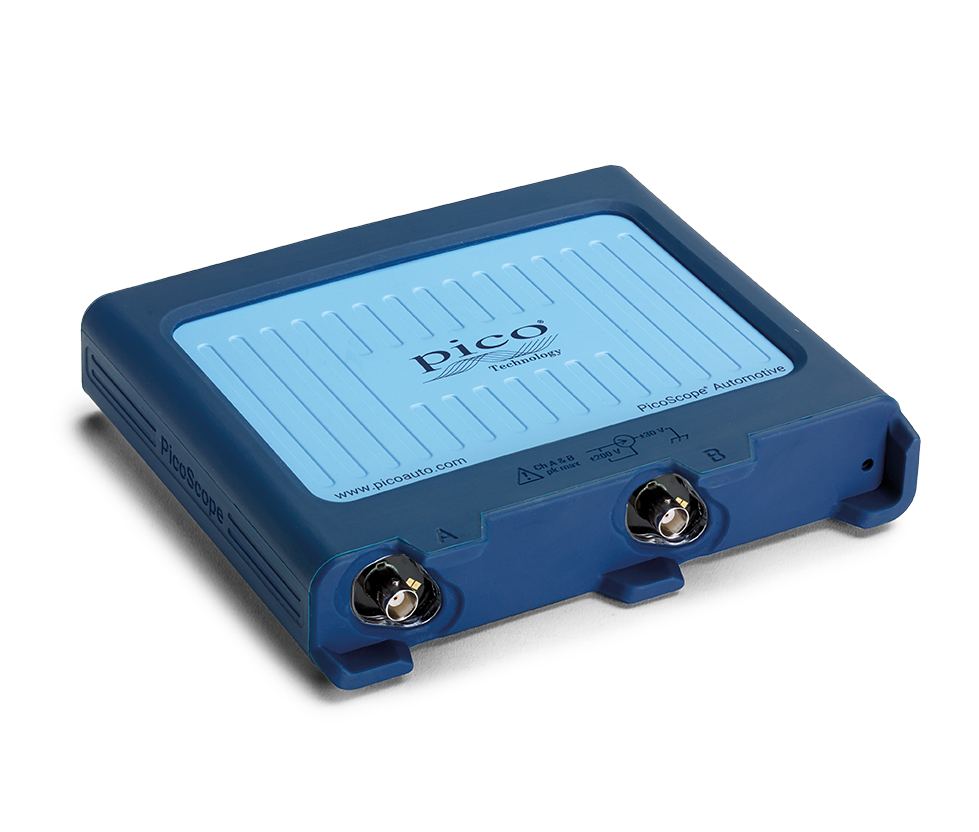

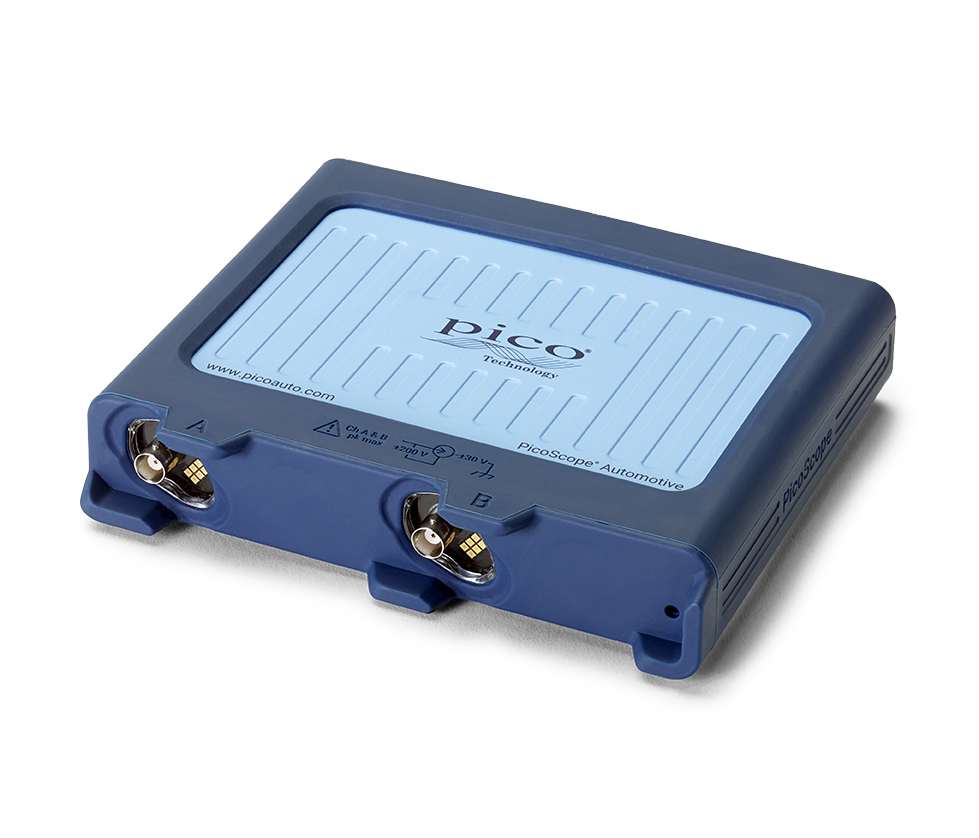

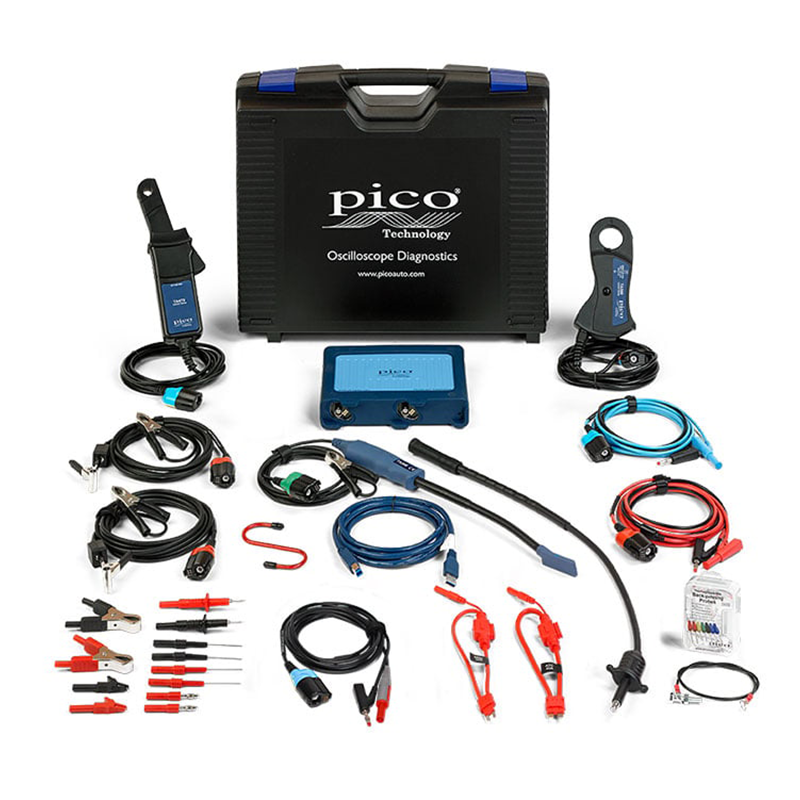

| 型号 | Pico4225A |
| 带宽 | 20 MHz (10 MHz 在 ±50 mV 量程) |
| 通道数 | 2 |
| 垂直分辨率 | 12 位 |
| 精度 | ±1% |
| 灵敏度 | 10 mV/div to 40 V/div |
| 输入量程 (满刻度) | ±50 mV to ±200 V 在 12 个量程内 |
| 输入特性 | 1 MΩ并联24 pF |
| 输入类型 | 浮地, BNC 连接器 |
| 输入耦合 | 软件可选AC/DC |
| 过载保护 | ±250 V (DC + AC peak) 单个输入上 |
| 最大采样率 | 400 MS/s (即400MHz)(1 个通道在用) |
| 200 MS/s (即200MHz)(2 个通道在用) | |
| 缓存器容量 | 250 M 样本 |
| 波形缓存 | 达 10,000 个波形 |
| 时基范围 | 100 ns/div to 5000 s/div |

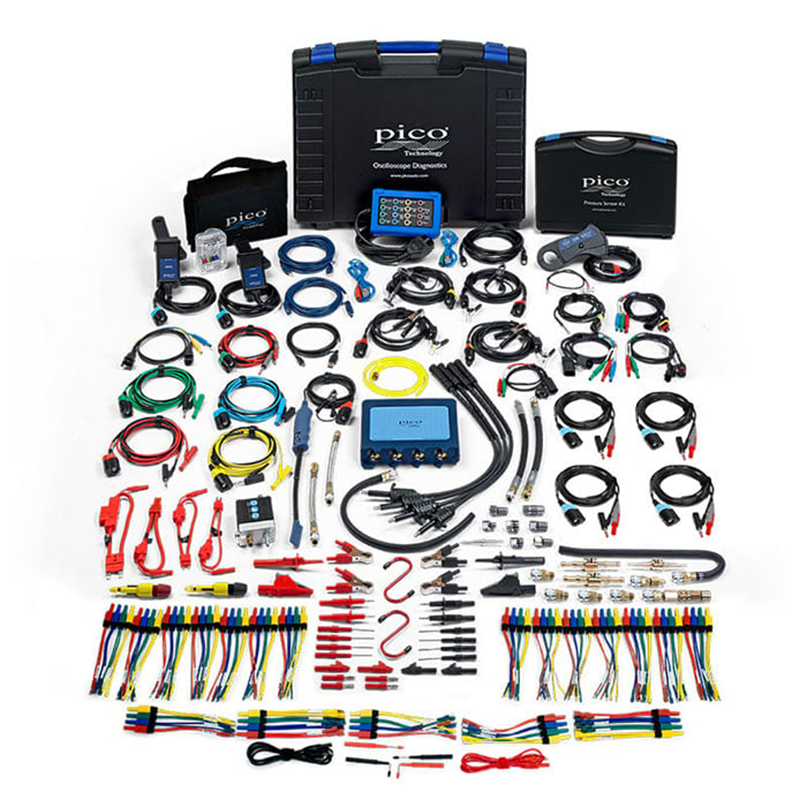

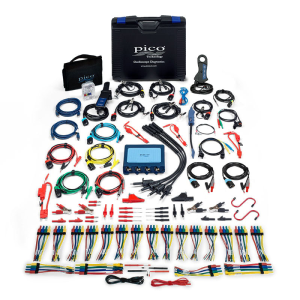

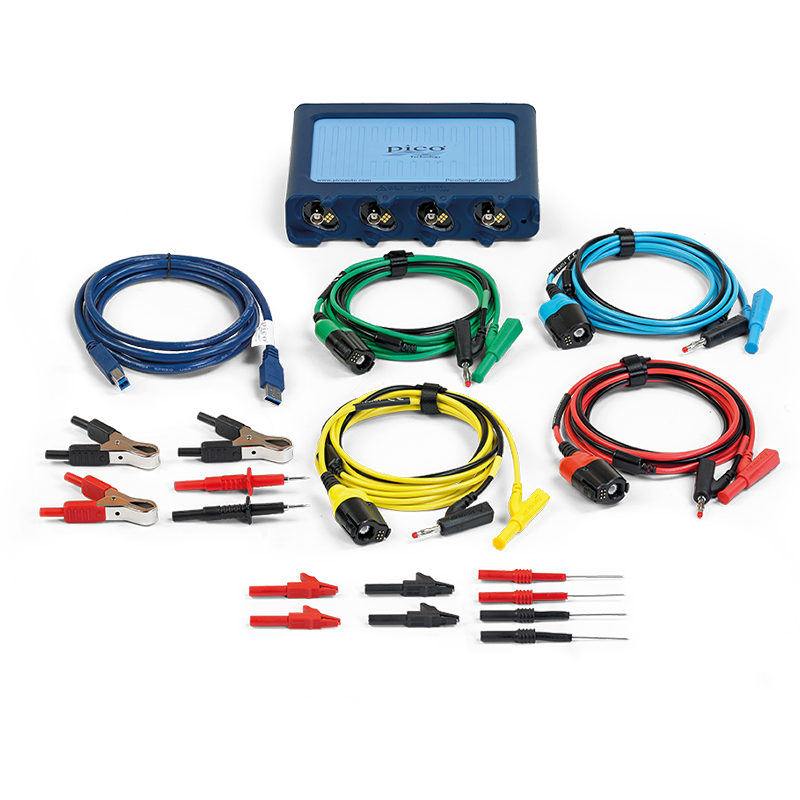

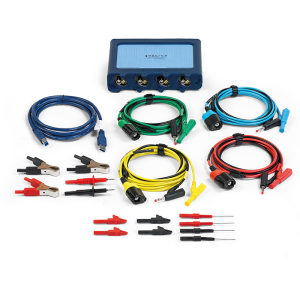

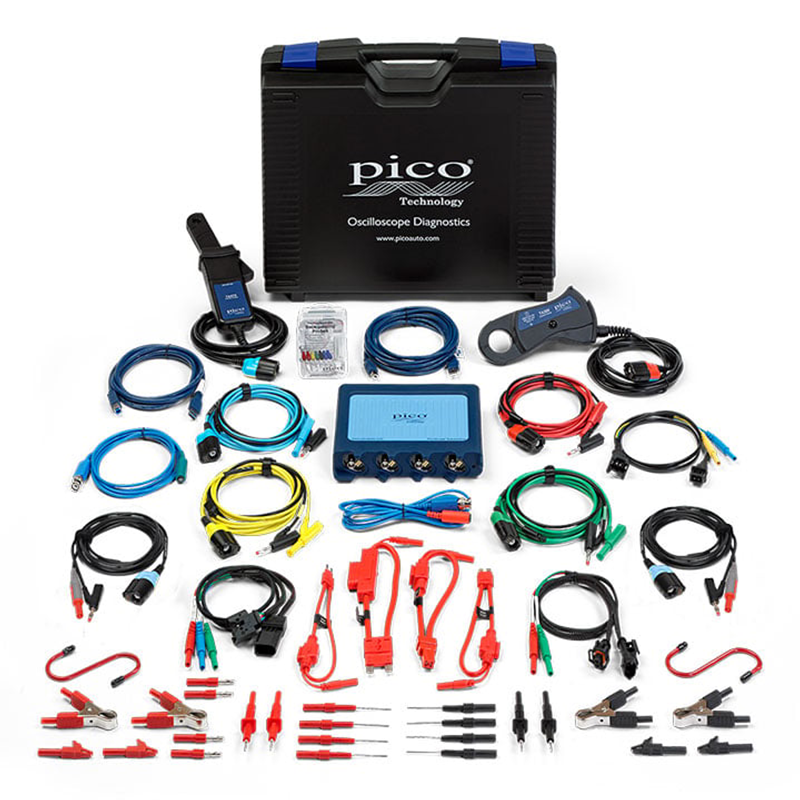

- 可选套装
- 示波器参数

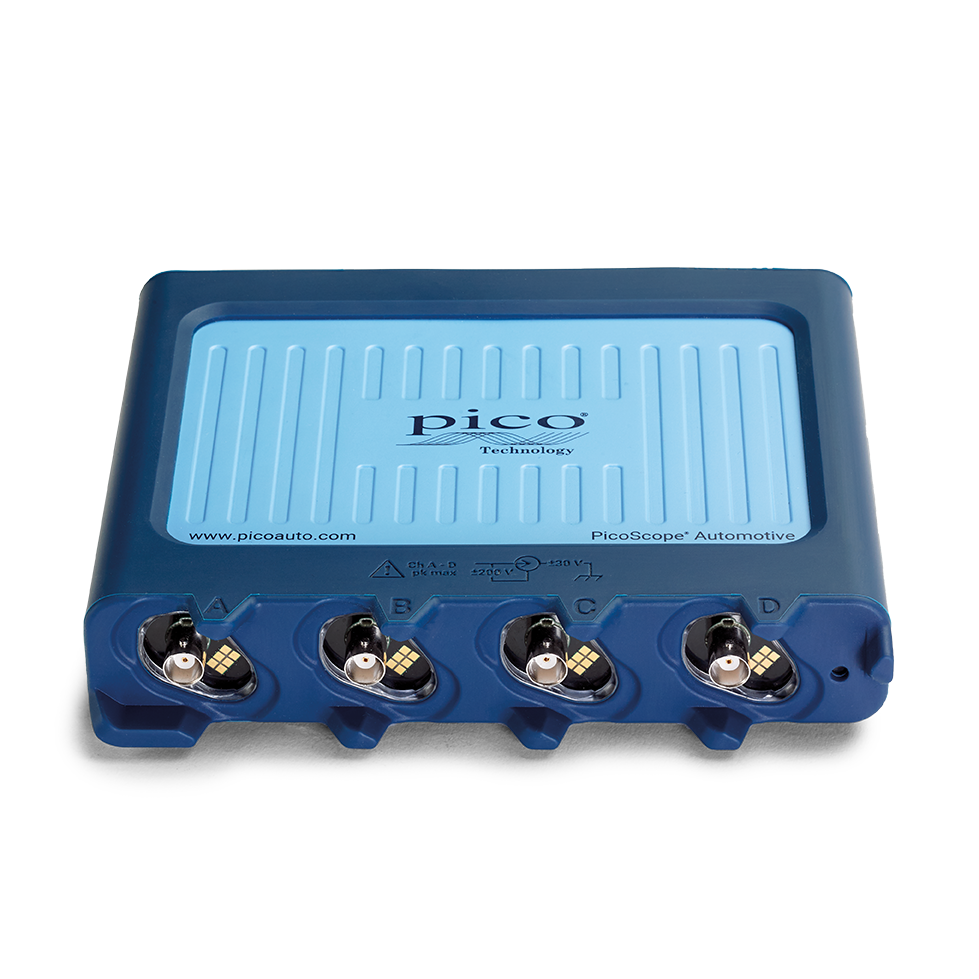

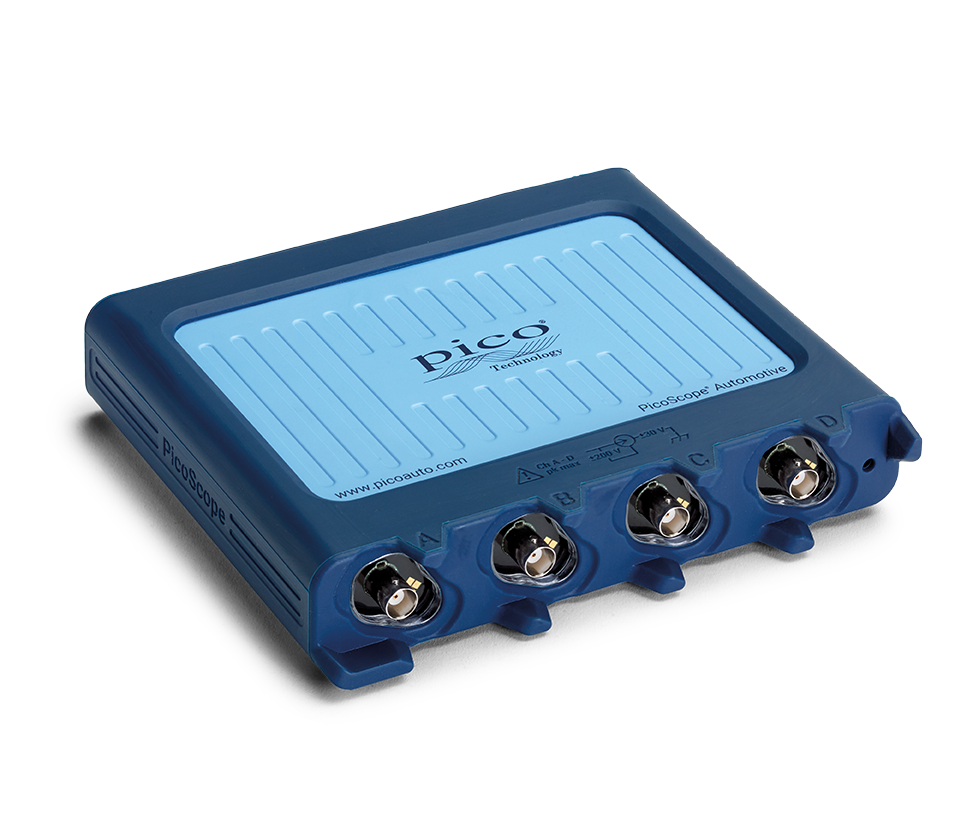

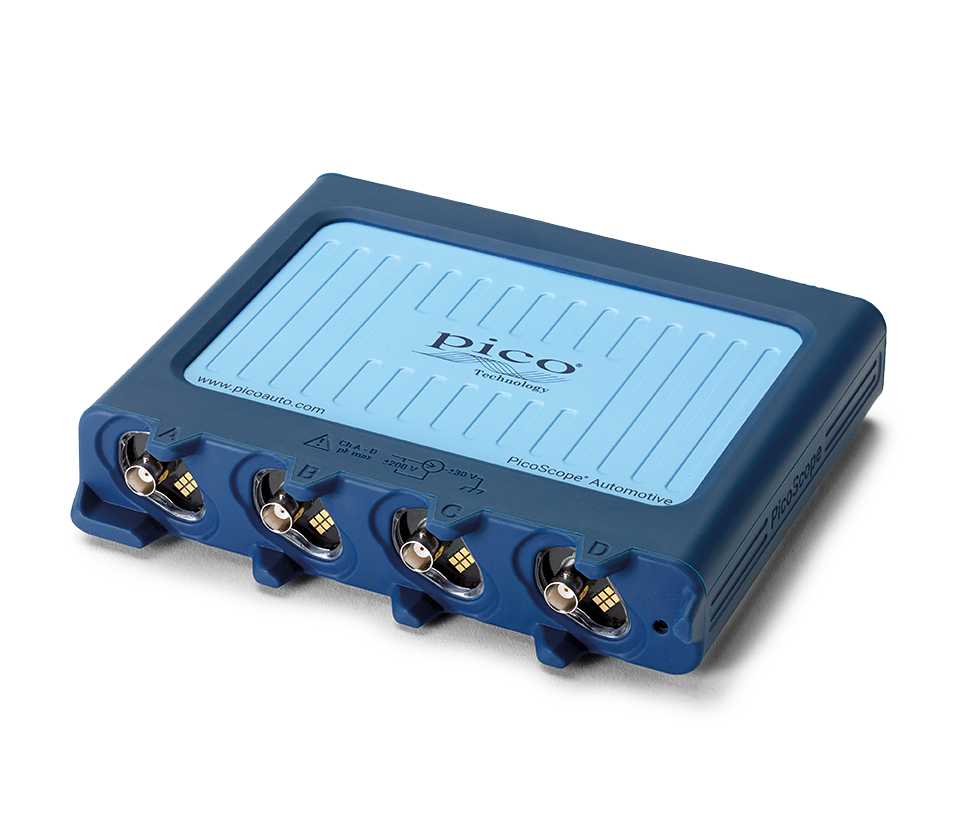

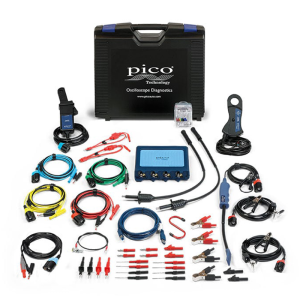

| 型号 | Pico4425A |
| 带宽 | 20 MHz (10 MHz 在 ±50 mV 量程) |
| 通道数 | 4 |
| 垂直分辨率 | 12 位 |
| 精度 | ±1% |
| 灵敏度 | 10 mV/div to 40 V/div |
| 输入量程 (满刻度) | ±50 mV to ±200 V 在 12 个量程内 |
| 输入特性 | 1 MΩ并联24 pF |
| 输入类型 | 浮地, BNC 连接器 |
| 输入耦合 | 软件可选AC/DC |
| 过载保护 | ±250 V (DC + AC peak) 单个输入上 |
| 最大采样率 | 400 MS/s (即400MHz)(1 个通道在用) |
| 200 MS/s (即200MHz)(2 个通道在用) | |
| 100 MS/s (即100MHz)(3 或 4个通道在用) | |
| 缓存器容量 | 250 M 样本 |
| 波形缓存 | 达 10,000 个波形 |
| 时基范围 | 100 ns/div to 5000 s/div |

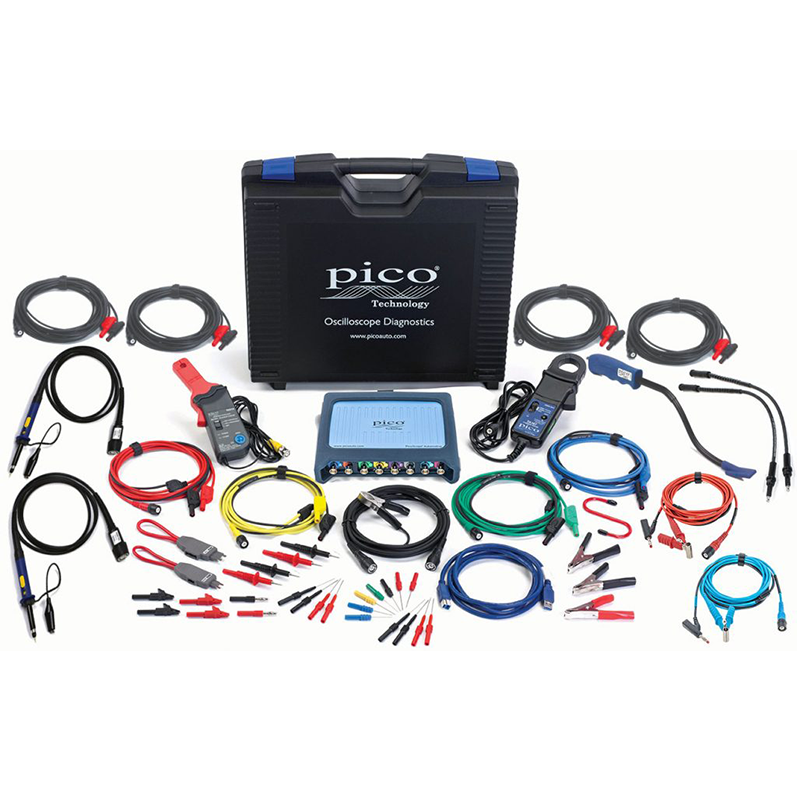

- 可选套装
- 示波器参数

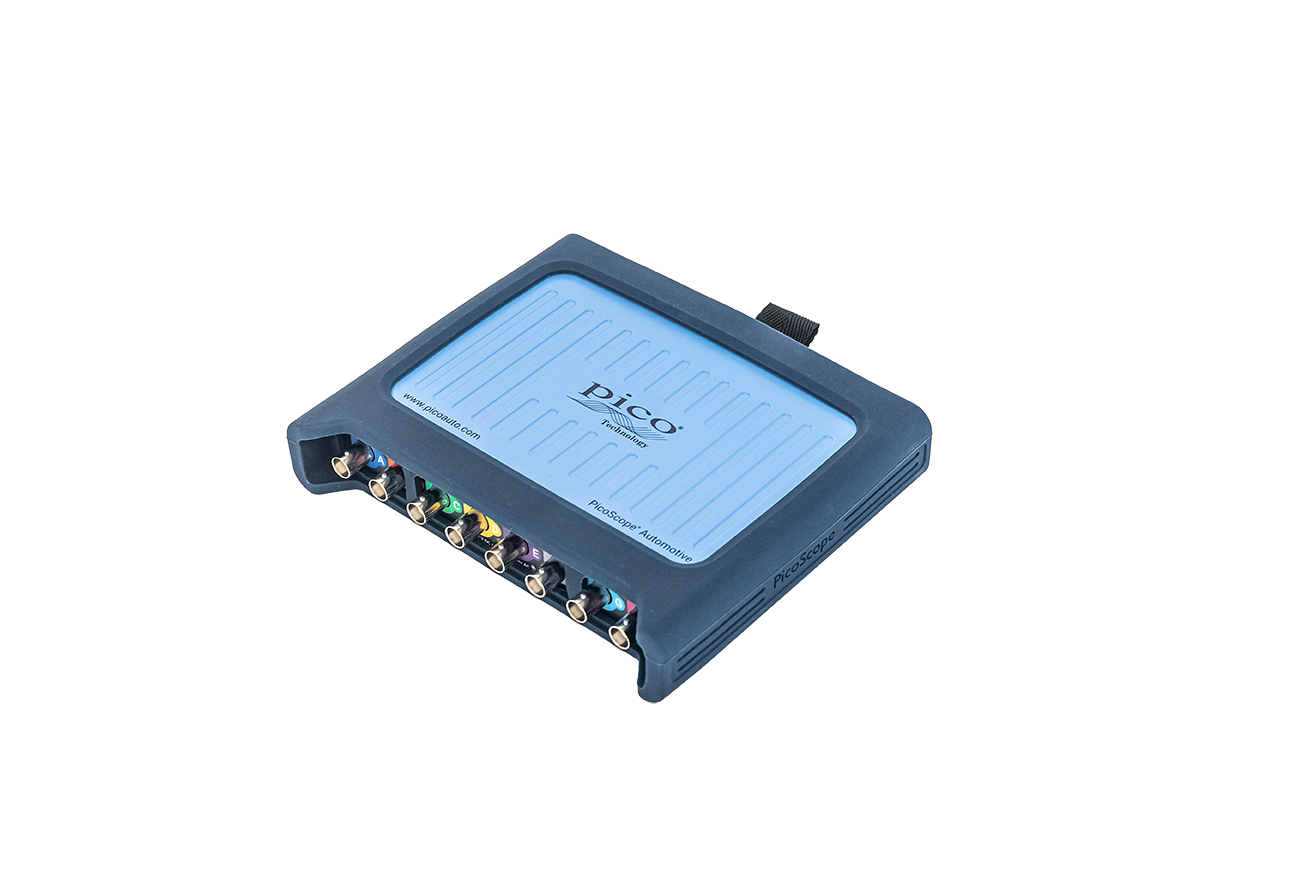

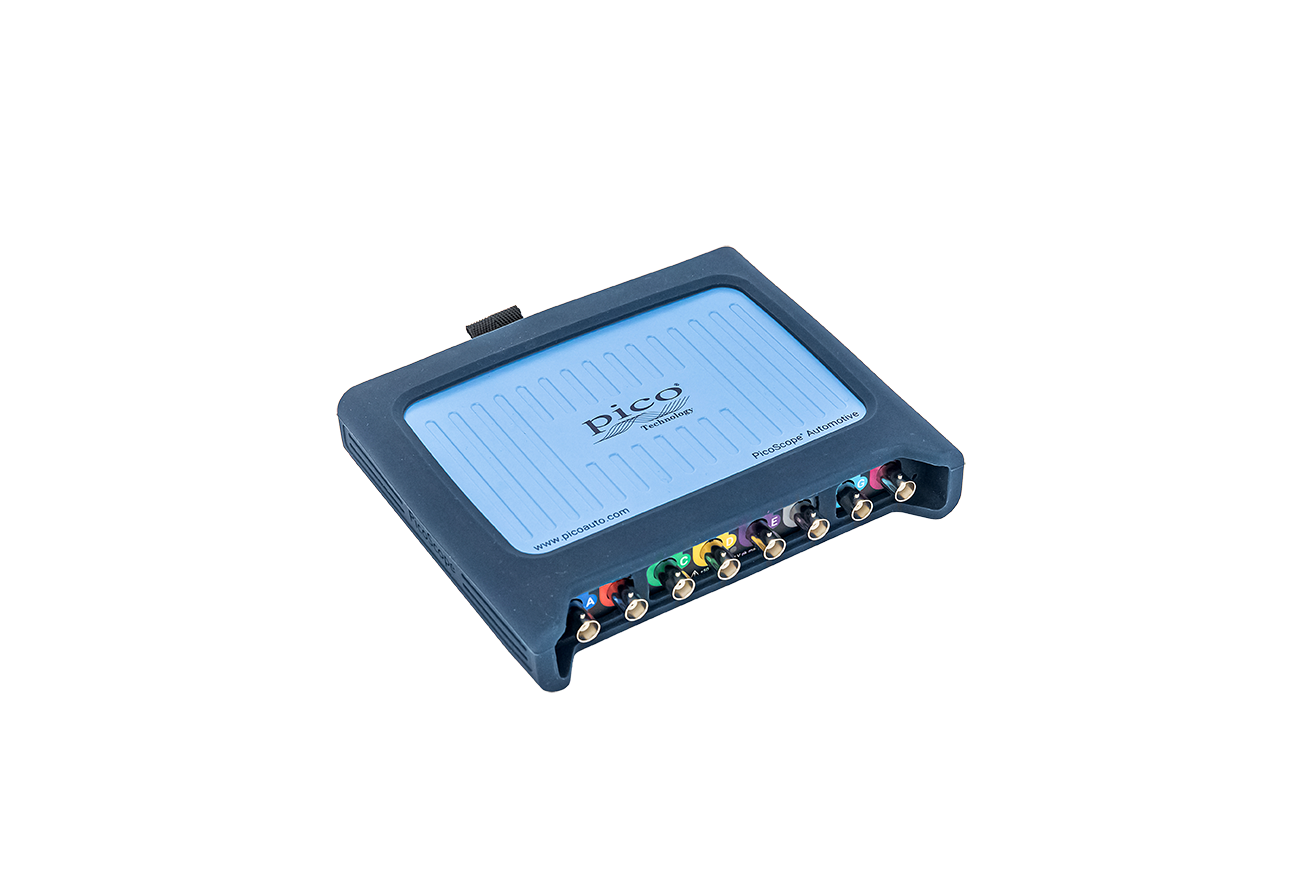

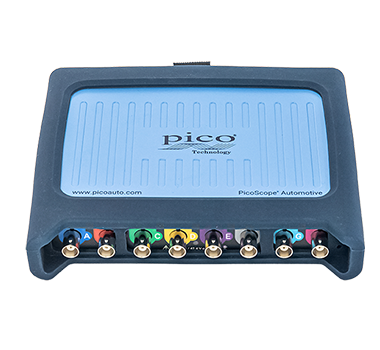

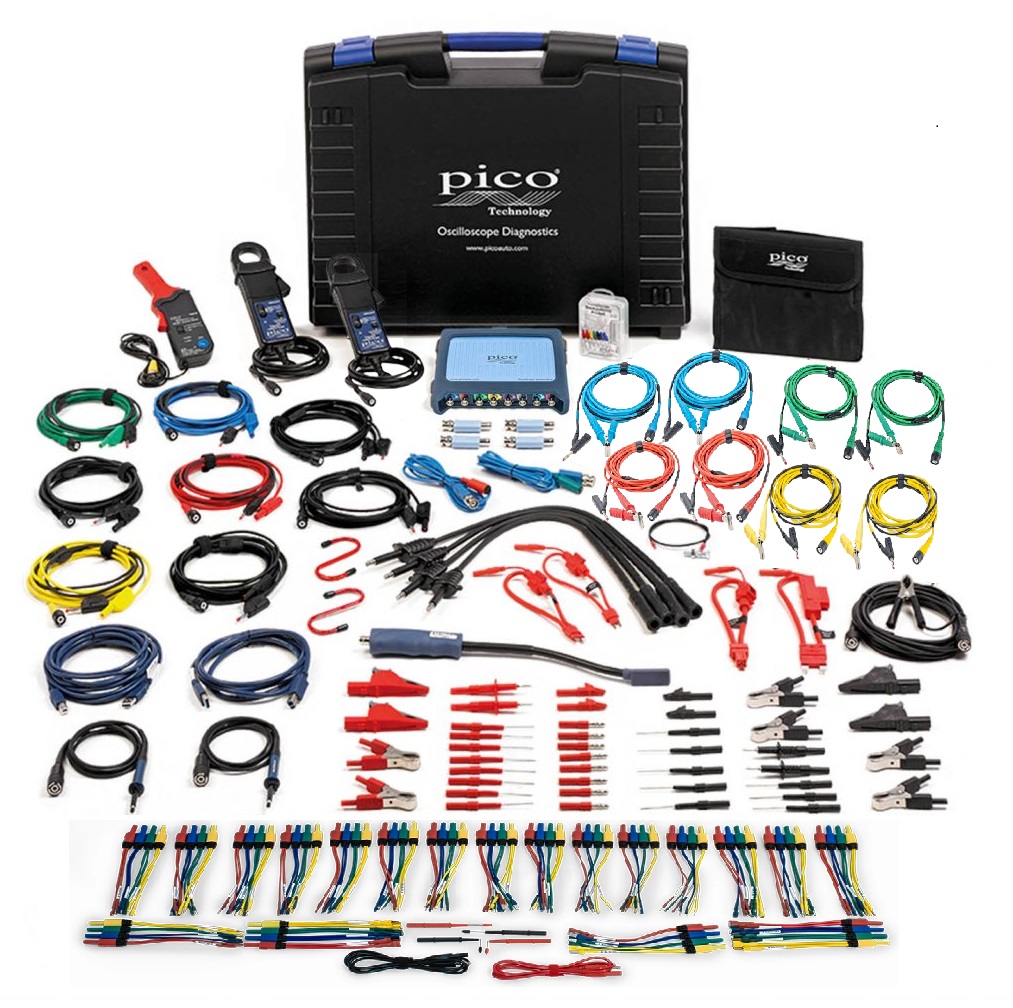

| 型号 | Pico4823 |
| 带宽 | 20 MHz |
| 10 MHz（10 mV 和 20 mV范围） | |
| 通道数 | 8 |
| 垂直分辨率 | 12 位 |
| 精度 | 全量程的 ±1% ±300 μV |
| 灵敏度 | 2 mV/div 至 10 V/div（10 个纵向分区） |
| 输入量程 (满刻度) | 在 12 个范围内为 ±10 mV 至 ±50 V |
| 输入特性 | 1 MΩ 与 19 pF 并行 |
| 输入类型 | BNC |
| 输入耦合 | 软件可选AC/DC |
| 过载保护 | ±100 V（DC + AC 峰值） |
| 最大采样率 | 80 MS/s(即80MHz)(1~4个通道在用) |
| 40 MS/s(即40MHz)(5~8个通道在用) | |
| 缓冲区内存 | 256MS缓存 |
| 波形缓存 | 达 10,000 个波形 |
| 时基范围 | 20 ns/div 至 5000 s/div |
